在CAD進行圖案填充的時候，我們有兩種創建填充的方式，分別是拾取點以及選擇對象。 使用選擇對象的創建方式，只要我們確保選擇的對象與孤島檢測的方式一致，就能得到一樣的填充效果。但我們使用拾取點方式創建填充的時候，拾取點的位置改變，是能夠影響到填充的效果的，這在進行填充邊界調整的時候就十分明顯，接下來，小編給大家演示一下
1、首先，我們打開中望CAD軟件

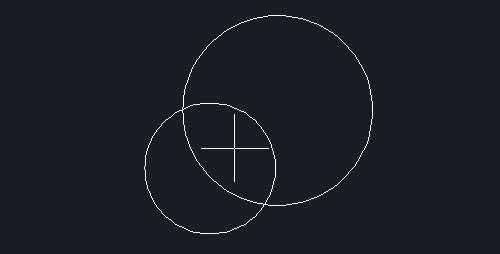

2、這里小編以下圖為例進行講解，取下面光標位置作為拾取點創建填充

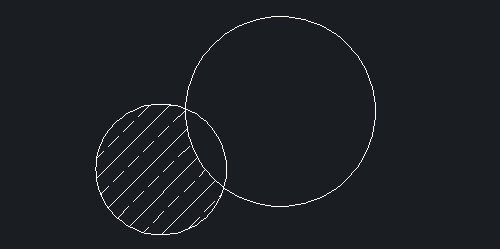

3、填充效果如下圖所示

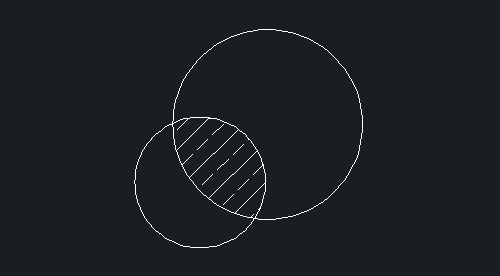

4、我們移動一個圓的位置或者直接調整它的位置，可以發現，填充會根據拾取點所在的區域而發生改變
5、因此，我們采取拾取點方式創建CAD軟件的圖形填充時，拾取點的位置是很重要的。在我們進行邊界的調整時，填充將以這個點作為中心進行填充。所以，我們?cè)谑褂檬叭↑c(diǎn)方式創建填充的時候，應該多注意拾取點的位置
