CAD作為一項制圖軟件，想要掌握它最好的方法就是多實操多練習啦，多動手才能掌握得更好哦！下面就來學習下怎么用CAD繪制立體羽毛球吧。

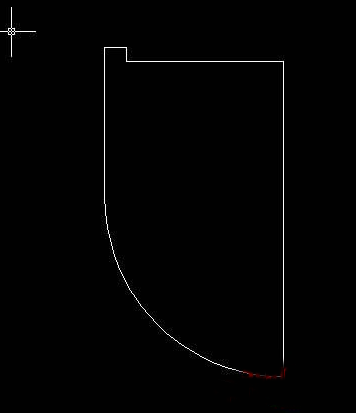

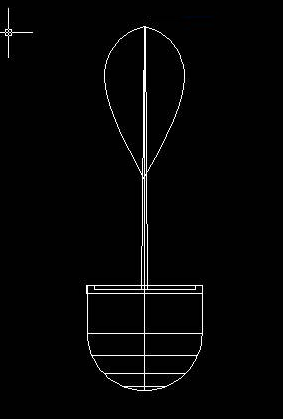

1.打開CAD軟件，先繪制一個如下的旋轉面。
2在左側工具欄中選擇面域，選擇上面的旋轉面創建面域。

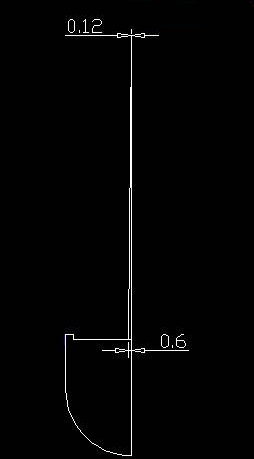

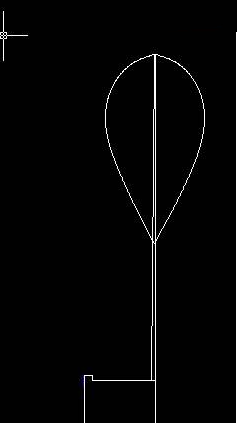

3.如圖利用下面大下面小的直角矩形繪制羽毛桿的旋轉面。
4.運用spline樣條線繪制出羽毛的形狀，并創建面域。

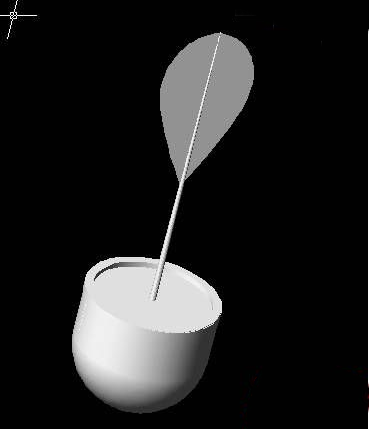

5.選擇所有的需要旋轉面執行旋轉命令。EXT拉伸羽毛邊，厚度可以自行選擇。

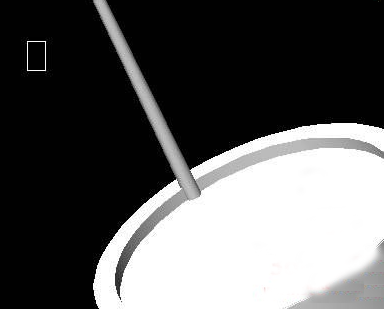

6.如上，此時羽毛桿位于中間的位置，需要利用偏移工具對其位置進行調整，將其移動到邊緣位置。

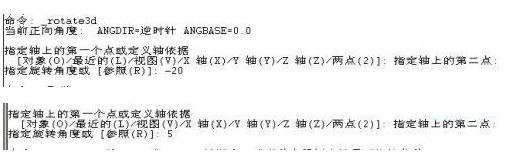

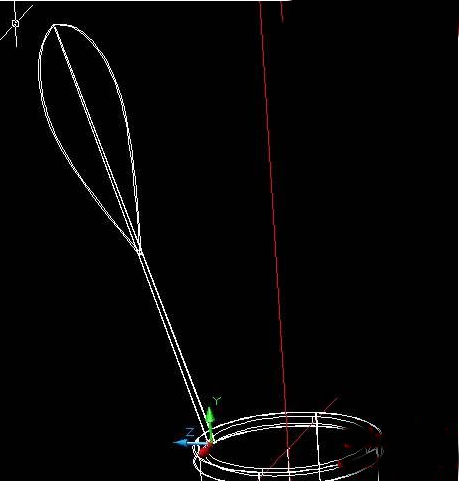

7.新建坐標USA，移動坐標到圓桿中心，執行rotate3d進行三維旋轉，以圓桿中心點為指定基點，捕捉X軸上兩點，輸入旋轉角度；再次執行三維旋轉，仍以圓桿中心點為指定基點，捕捉Y軸上的兩點，設置旋轉角度為5.

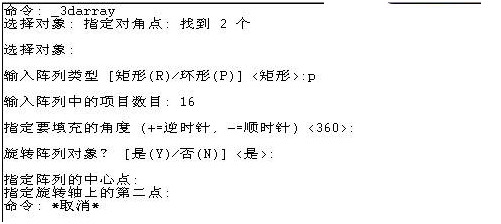

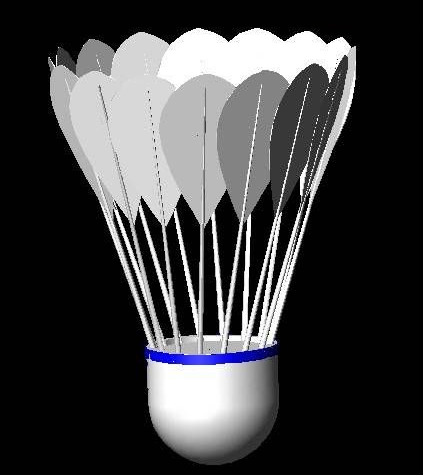

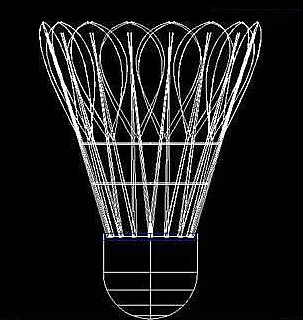

8. 對其進行三維陳列，在命令行輸入3darray命令，以頂部的中軸線為軸，數量設置為16個，進行360°環形陳列，再進行渲染就可得到最終效果。
