三通管在日常生活中有著非常廣泛的應用,在機械零件制圖中不可避免的會出現,下面我們就來學習一下!


1.執行box命令,——中心點——L——6012060

如何用CAD繪制一個三通管?

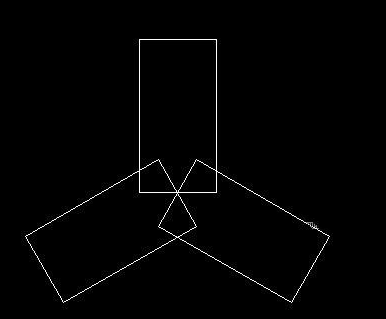

2.執行陣列命令,數量為3

如何用CAD繪制一個三通管?

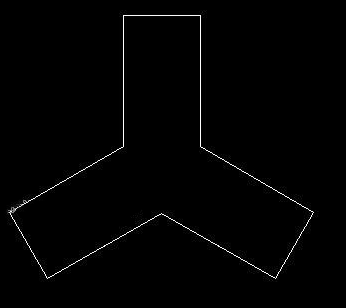

3.執行union命令,對上述圖形進行合并。

如何用CAD繪制一個三通管?

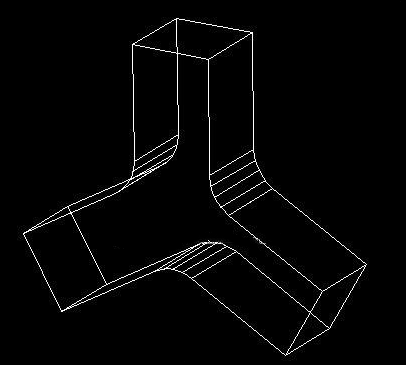

4.執行兩次圓角命令,R均為30

如何用CAD繪制一個三通管?

如何用CAD繪制一個三通管?

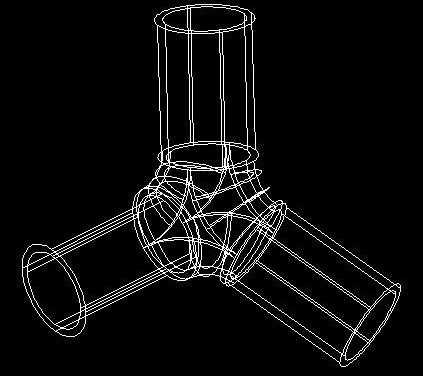

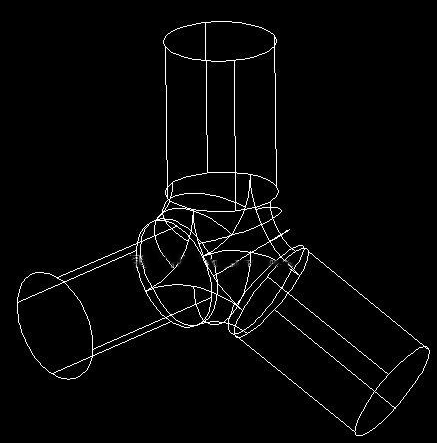

5.執行抽殼命令,選擇“自由動態觀察”轉動,將3個面刪除,并以5位單位進行偏移。

如何用CAD繪制一個三通管?

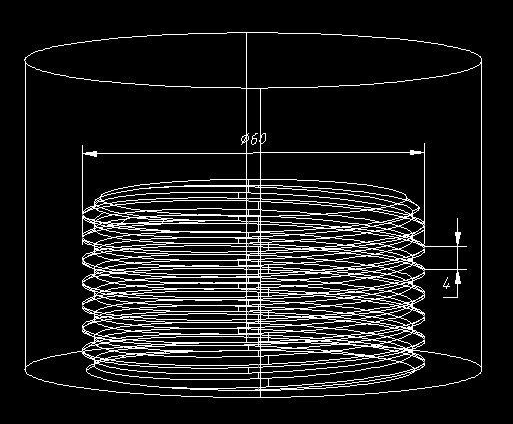

6.剩下的就是繪制它的螺紋部分:先用程序繪制一個實體螺紋,在其外部做一圓柱體,執行差集命令后即可得到內螺紋效果;

如何用CAD繪制一個三通管?

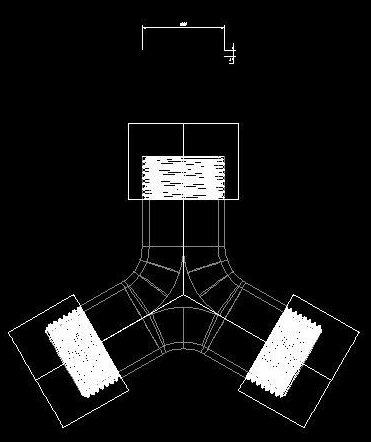

7.將其移動到合適的位置并進行陣列。

如何用CAD繪制一個三通管?

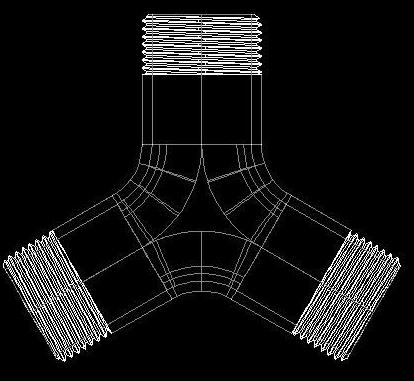

8.最后執行差集命令三通管就繪制完成啦!

如何用CAD繪制一個三通管?
