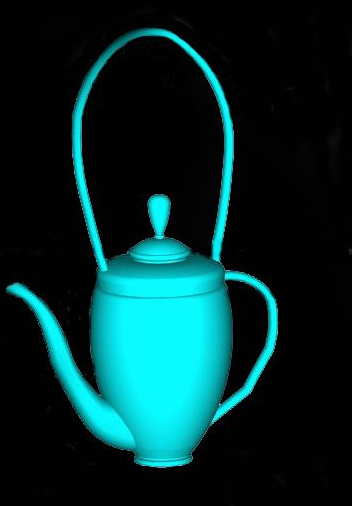

我们前面学习过了很多CAD三维绘图的教程，不知道大家掌握了没有呢？今天再给大家分享一个案例，学习下怎么用CAD绘制酒壶吧！效果如下：
1.打开CAD软件，绘制酒壶的大致轮廓，为了便于操作可以将壶身、壶把、壶嘴、提手分图层绘制哦。
2.关闭其他图层，只显示壶身图层，去掉其另外一半并将其绘制成封闭的多段线图形，将UCS移动到壶顶，执行绘图-实体-旋转命令，指定Y轴为旋转轴，角度为360°，完成后就可以看到壶身已经做好了！
3.接下来绘制壶把。移动UCS指壶把的顶部，画一个辅助的椭圆作为壶把的拉伸对象，适当调整大小。执行命令: EXT EXTRUDE当前线框密度；ISOLINES=4选择对象，找到1个选择对象:指定拉伸高度或 [路径(P)]: P 选择拉伸路径或 [倾斜角]:以壸把线为路径拉伸椭圆，然后壶把部分也就完成了。

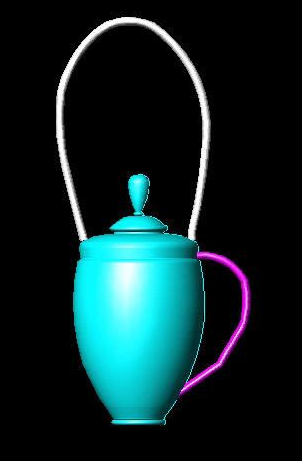

4.用同样的方法绘制上方的提手（这里就省略过程啦），效果如下。

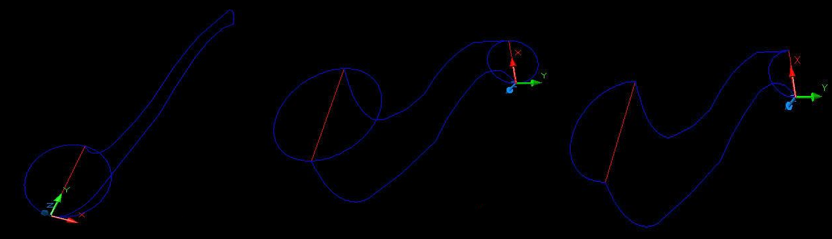

5.下面就是壶嘴啦。移动UCS到壸嘴下面的点，以Y周旋转90°，利用三维动态观察器调整一下视图到如下图所示，并绘制如下的椭圆和红色辅助线作为参考。壶嘴的另一侧也是同样的操作，完成后对两椭圆进行修剪。

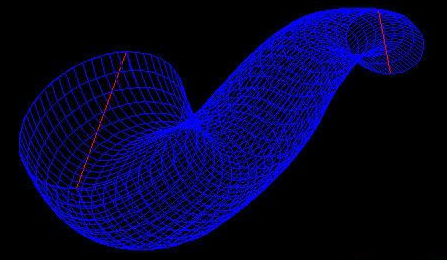

6.执行绘图－曲面－边界曲面命令，依次点击上图得到壶嘴轮廓线；在执行修改-三维操作-三维镜像命令，选择曲面，随意点击两红色辅助线的三点，壶嘴部分也完成啦！
7.着色后就可以得到最终效果啦！你学会了吗？
