我們都知道在日常作圖中圖形的繪制很重要,圖形繪制得好與不好會直接影響觀看者的視覺效果,但是如果缺少標注,那繪制得再好的圖紙也是“廢紙”。圖形標注至關重要,下面就來學習下在CAD中怎么快速標注吧!
1.線性標注

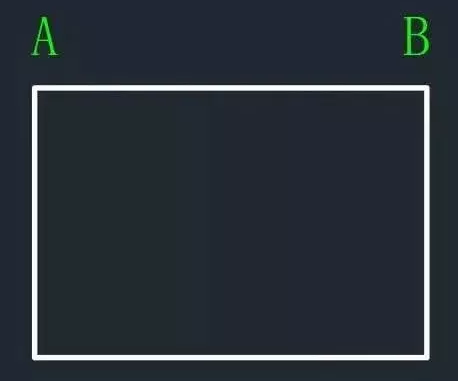

在命令行中輸入DLI“,回車;此時命令行會顯示“指定第一個尺寸界線原點”,例如選中圖中的A點,回車;同樣地,選中B點作為第二條尺寸界線原點,回車后將標注拖動到合適的位置再單擊鼠標確認即可。
2.智能標注

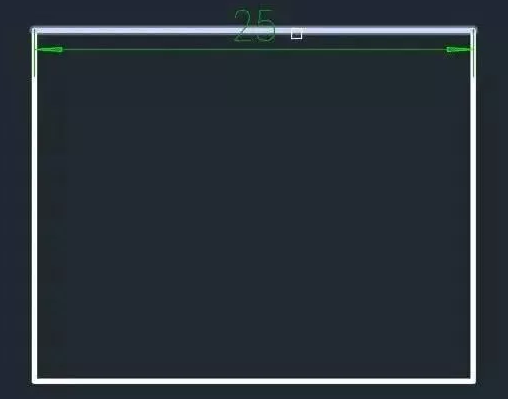

在命令行中輸入“DIM”,回車;將光標放在需要標注的位置上,它會自動進行標注,只需點擊鼠標確定位置即可。
3.直徑標注

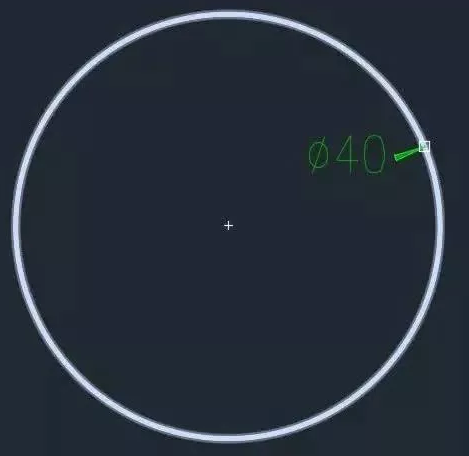

在命令行中輸入“DIM”,回車確認;將光標放在需要標注的對象上,直徑會自動顯示(這個操作和智能標注是一樣的,都很方便哦)。
4.對齊標注
在命令行中輸入“DAL”,和線性標注一樣選取兩個延伸線原點就可以直接標注尺寸了。這種方式用來標注斜線會很方便哦~
怎么樣?你學會了嗎?
