在使用CAD的时候我们常常会希望能够有一些快捷的操作方式，以提高作图效率。今天就给大家讲一讲坐标过滤器这个你可能还不知道的小技巧！
一、什么是坐标过滤器
所谓知己知彼，当然要先介绍一下坐标过滤器。它其实是使用某一位置的坐标值来作为要指定的位置，也就是当我们要指定某个点的坐标位置时我们可以使用它来进行定位。直接在命令行中输入“.x”.“y”“.z”即可调用坐标过滤器；它通常与对象捕捉功能一起使用，有利于快速提取对象的坐标数据。
二、适用情况
在能够通过捕捉特殊点确定点位置的情况下可以优先考虑坐标过滤器，可以达到事半功倍的效果。
三、注意事项
1.使用坐标过滤器采集到的坐标只能使用一次，之后再次使用需要重新采样；
2.只有当程序提示输入点时坐标过滤器才会生效（若在命令状态下直接使用坐标过滤器会导致显示错误信息）。
四、使用方法

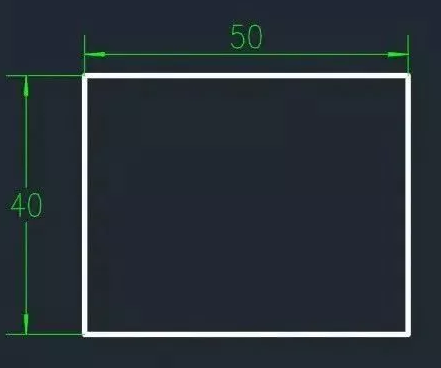

下面以在方形中绘制直径为24的圆为例，给大家讲讲使用方法：
1.在命令行中输入“C”，调出绘圆命令，当提示指定圆心时，输入“.x”；
2.在命令行输入“MID”，选择矩形下方位置的水平线，捕捉X方向上的坐标值；
3.再次在命令行输入“MID”，选择矩形左侧的垂直线，捕捉Y方向上的坐标值，这时会发现圆心已经自动捕捉到了图形中心。

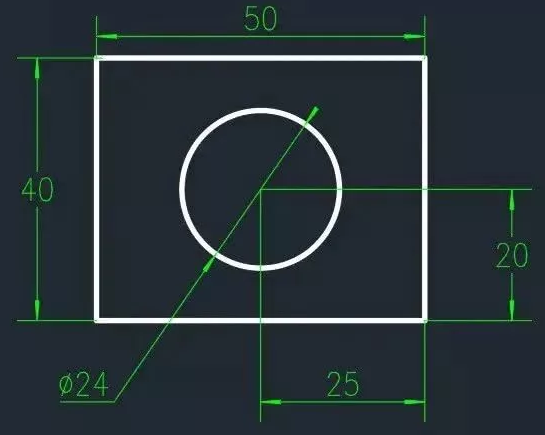

4.输入圆的半径数值12，直径为24的圆就绘制好啦！
利用坐标过滤器制图是不是很方便呢？希望对你制图有帮助！
