为什么相同距离下CAD布局里标注尺寸不一样?

今天给大家分享一个操作CAD时遇到的小问题,下面先来讲讲具体问题:

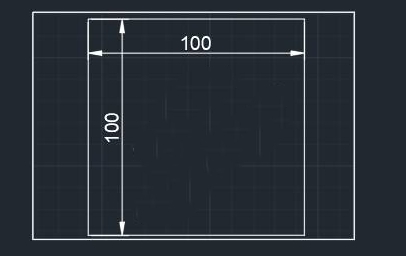

如图,在绘图区域绘制一个100*100的矩形:

为什么相同距离下CAD布局里标注尺寸不一样?



打开布局,在其中插入一个A4图框,打开视口并将100*100的矩形放入其中。由于图太小而图框太大,所以将视口比例修改为2:1,亦即将图放大两倍;退出视口,并没有发现问题。

为什么相同距离下CAD布局里标注尺寸不一样?

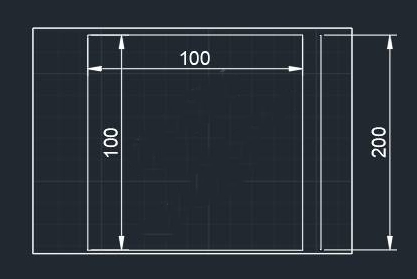

但接下来,我在右侧画了一个同样长的线,再次进行标注却发现尺寸大了1倍!

为什么相同距离下CAD布局里标注尺寸不一样?



不知道大家有没有和我碰到一样的情况呢?是不是也很困惑呢?明明是一样长的线段,但为什么标注的尺寸却不一致?

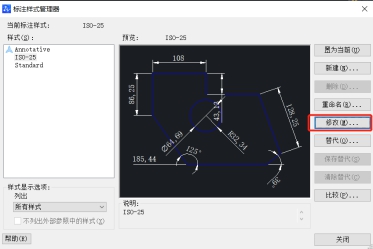

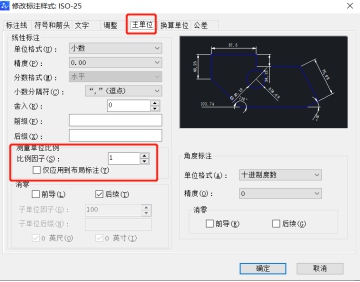

其实这是标注自动适应的原因——虽然视口里的标注尺寸不变,但是视口外的图形则会自动适用比例。这时候只要打开菜单栏上的标注-标注样式-修改-主单位-测量单位比例-比例因子,对比例进行调整就好了。

为什么相同距离下CAD布局里标注尺寸不一样?



为什么相同距离下CAD布局里标注尺寸不一样?
