CAD中柵格怎么打開和設置?
柵格是CAD中常用的制圖技巧,利用它設置合理的間距和范圍后,借助柵格捕捉可以捕捉柵格點實現精確繪圖。打開方法有很多,比如:
(1)快捷鍵命令F7;
(2)下方功能按鈕
(3)命令行中輸入grid打開柵格;

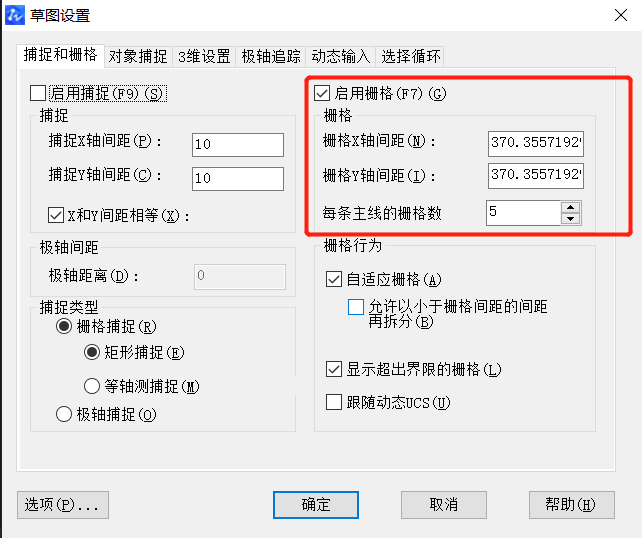

(4)通過快捷命令dsettings打開草圖設置,啟用柵格;
但是不知道大家在制圖中有沒有遇到打開柵格但是卻不顯示的情況?這種情況通常都會讓人很抓狂,下面給大家講三種解決的辦法:
方法一:檢查limits,查看圖形界限范圍(只有當圖形在界限范圍內或者當前視口小于界限范圍才會看到柵格點);
方法二:dsettings命令打開草圖設置,查看柵格間距,像素小于1的情況柵格點是顯示不出來的;
方法三:右鍵單擊柵格按鈕,在彈出的對話框中將“顯示超出界限的柵格”選項取消勾選即可。
