CAD修剪和延伸的基本操作


CAD制圖中,修剪命令使用頻率極高,而延伸命令與其效果相反,可以直接按下shift鍵對兩者進行相互轉換。但是對一些新手來說這兩個命令還是比較陌生的,下面就來詳細講解一下。


修剪和延伸的基本技巧是選擇,首先要選擇修剪、延伸邊界,也叫切割對象,就是選擇作為修剪和延伸的基準對象,然后選擇被修剪或延伸的對象。


CAD修剪和延伸的基本操作

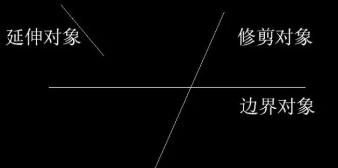

以上圖為例,執行基本操作:

1.輸入TR命令,按下空格;

2.點選上圖中橫線作為基準對象后回車;

3.點擊修剪對象的上半部分,完成修剪;

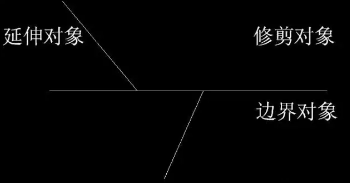

4.按下shift鍵,轉換為延伸命令,單擊選擇要延伸的對象,完成延伸。效果如下:


CAD修剪和延伸的基本操作
