用CAD三維實體更改視覺樣式
1． 首先打開中望CAD軟件，把軟件的工作空間轉換為二維草圖和注釋模式
2． 打開繪制好的三維圖形

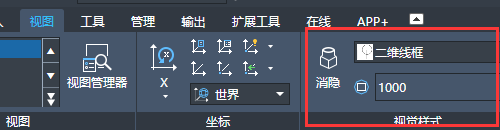

3． 點擊菜單欄“視覺”選線卡，然后點擊選擇“視覺樣式”

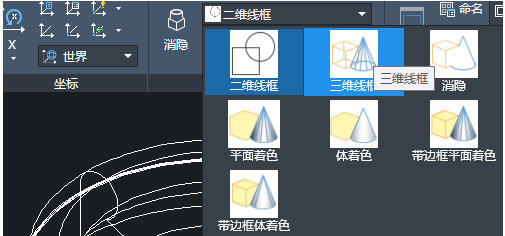

4． 點擊“二維線框”右邊下拉，就能看到很多視覺樣式

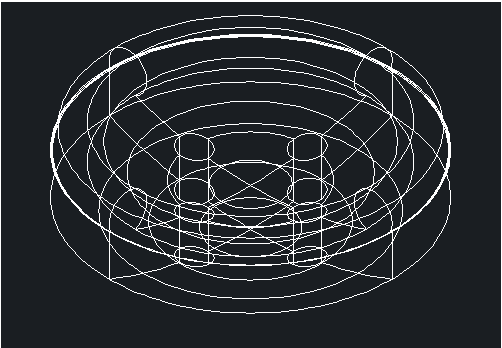

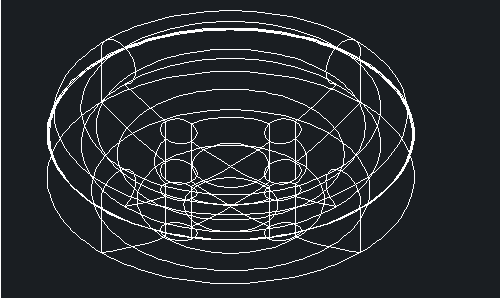

5． 二維三維線框樣式都可以展示模型的內部結構，二維樣式框下的光柵與OLE對象、線型與線寬都是可以看見的，而三維是不可以的，三維線框樣式的圖形如下圖：
6． 線框樣式可以展示模型的內部結構，想要展示模型效果可以轉換成其他模式，下面幾張圖是中望CAD軟件各種樣式的圖形效果圖：

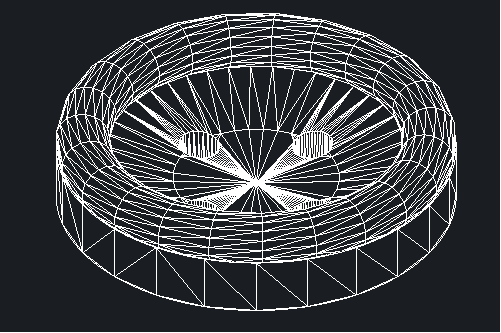

這是消隱的樣式圖：

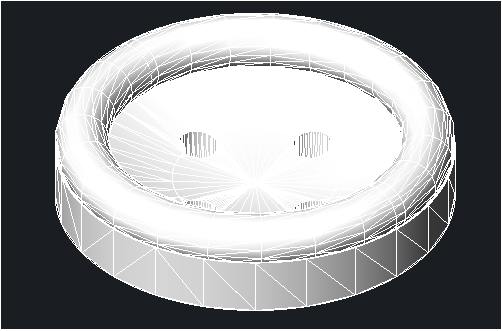

平面著色效果圖：
體著色效果圖：
帶邊框平面著色效果圖：
帶邊框平面著色效果圖：
