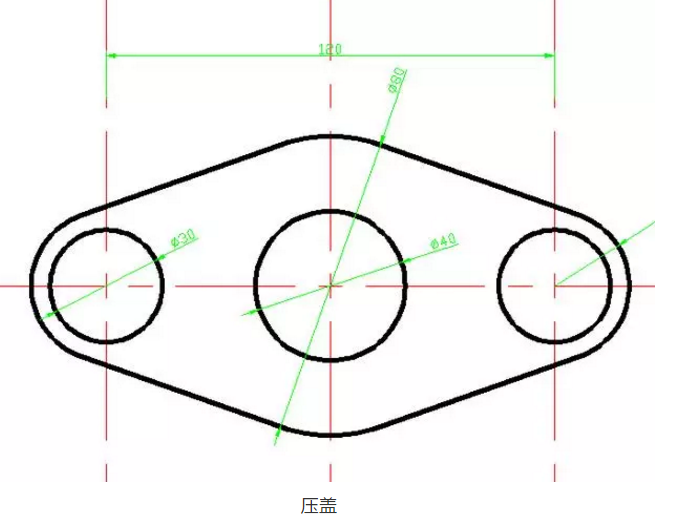

怎么用CAD画压盖?
CAD制图软件的掌握离不开大量的练习和训练,今天我们就来学习一下压盖的画法:
1.设置图层;

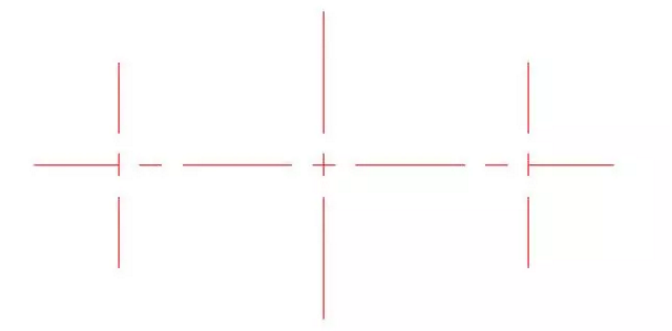

2.运用绝对直角坐标绘制图形的定位线如下:

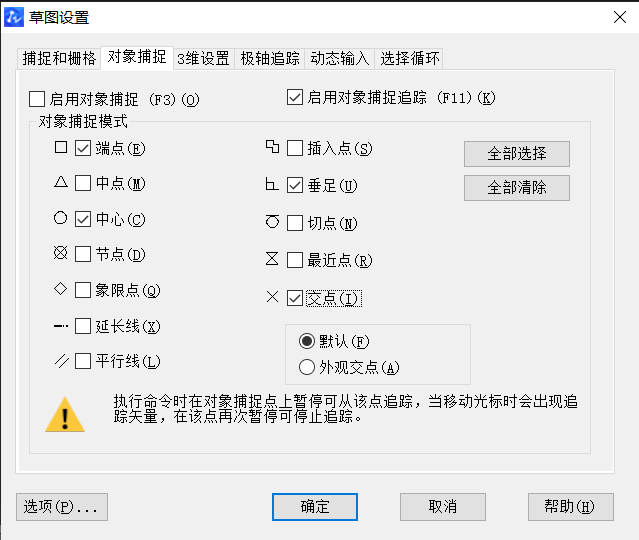

3.在菜单栏中选择工具-草图设置,选择“交点”复选项启动交点的捕捉功能,单击“确认”;

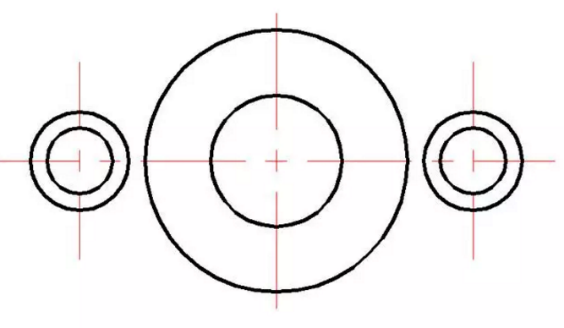

4.将鼠标移动至辅助线交叉的位置上,出现交点捕捉标记时单击鼠标左键确定圆心的位置,绘制如下图所示的半径为10、15、40、20的圆:

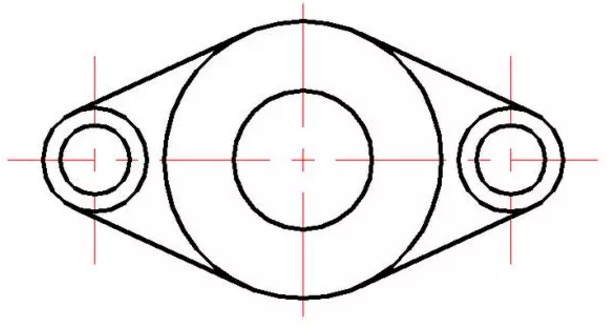

5.在“草图设置”对话框下“对象捕捉选项卡”中选择“切点”,单击“确认”;执行直线命令,捕捉左边半径20、40的圆的切点,绘制切线;其余几条切线也按照同样的方法进行绘制。

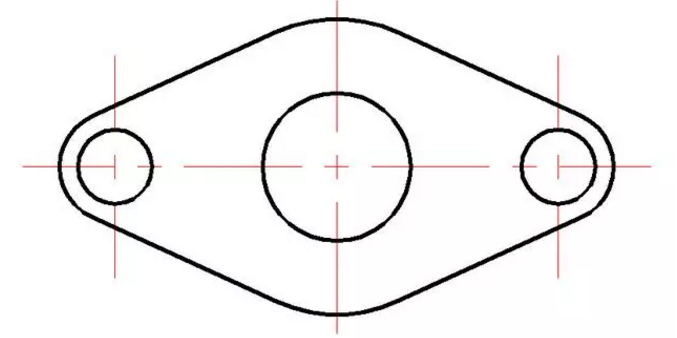

6.执行修剪命令对多余的线条进行修剪,完成绘制。
