CAD巧删重复对象
我们在用CAD绘图时，线条重复，不细看是看不出的，但是在绘图中，我们难免会画多线条，那我们该怎么去删除呢？

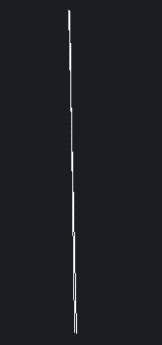

1. 首先，我们打开CAD软件，以下图为例删除重复线。

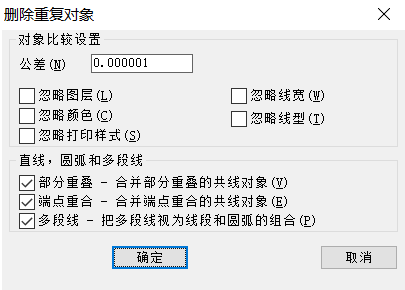

2. 输入“overkill”命令，回车。就会弹出“删除重复对象”的对话框。
3. 如果我们单击确定这时会发现把两条直线识别出来了，但没有删除是怎么回事？

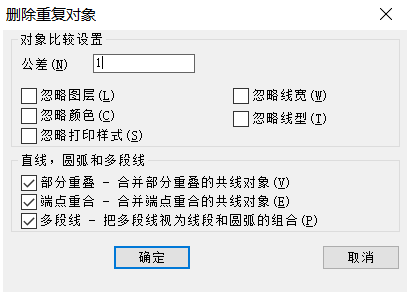

4. 这就是精度问题啦！我们眼睛看到的是重复的线段，电脑识别出来就会是两条不一样的线段，我们只需要把公差调大就可以了。
5. 这样重复对象就删除了。
