CAD旋轉參照的方法有哪些？
CAD中的旋轉參照功能是有啥用處小伙伴們知道嗎？就是物體隨意往哪個方向旋轉都是有參照的，即x軸。

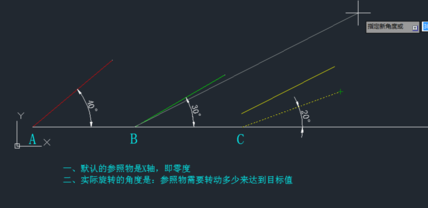

1、方法一：
選目標線（黃線），點擊旋轉，選擇基點（黃線C點），點參照（或輸入R），選黃線兩端（以自己為參照），點“點”選項（或輸入P），選綠線兩端（即轉為綠線的角度）

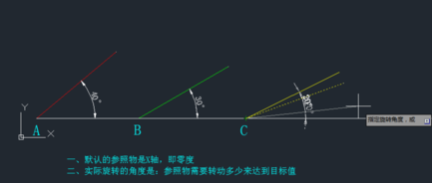

2、方法二：
選目標線（黃線），點擊旋轉，選擇基點（綠線B點），點參照（或輸入R），選黃線兩端（以自己為參照），點綠線另一端，完成。

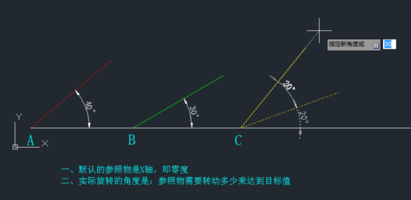

3、公式如下：
實際旋轉的角度=輸入值-參照線角度+目標線角度
不用參照的情況下，參照線就是X軸，即零度
不用參照的情況下，直接輸入數值，結果=原角度+輸入值
以自己為參照的情況下，結果就直接等于輸入值
