CAD怎么删除部分绘图区域呢？
我们在CAD绘图时，想要删除一些图案填充区域，该怎么去操作比较快一点呢?

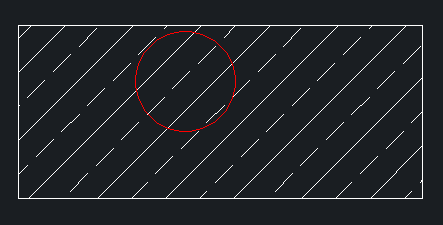

1.我们打开CAD软件，插入需要修改的图纸。

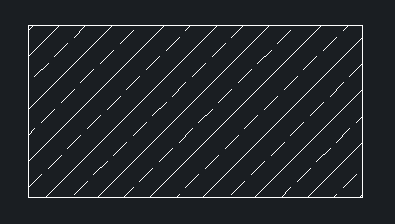

2.我们删除想要修改并填充的图案。

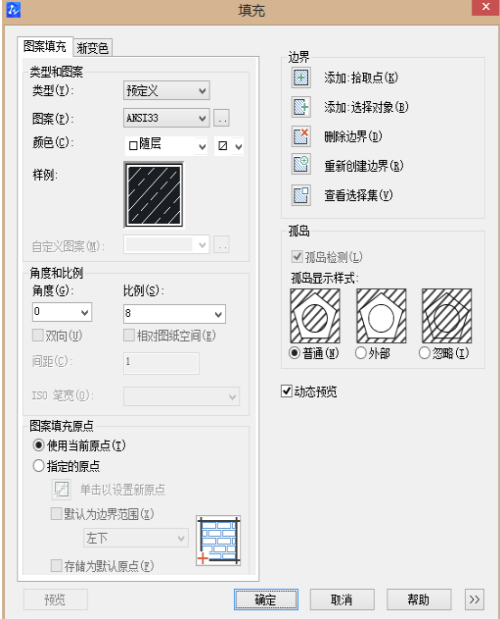

3.然后，我们用鼠标双击矩形，在“填充”对话框中，确认孤岛显示样式为“普通”，点击“确定”。
4.我们在命令栏输入“TR”命令，回车。选择红色圆为修改对象，回车。

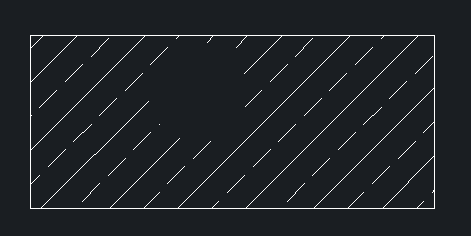

5.我们根据命令指示，用鼠标点击圆内的填充区域。
6.这样我们就完成了。
