CAD修订云线命令的使用技巧
在CAD绘图软件中云线可以有很多的用处，比如说：标记图形或者检查图形，这样能帮助我们很多。
1.首先，我们点击修订云线命令，也可以点击绘图，下拉就能看到修订云线，还可以输入快捷命令“REVCLOUD”，回车。
2.点击云线命令后，鼠标可以在绘图区点击一点，移动鼠标，最后鼠标回到起点云线绘制完成。
3.点击云线命令后，输入栏出现：指定起点或 [弧长(A)/对象(O)/样式(S)] <对象>:
弧长：点击云线命令后，输入A回车，输入最小弧长值回车，输入最大弧长值回车，注意，最大弧长值不能超过三倍的最小弧长值。然后点击绘图区一点移动鼠标回到起点得到云线。

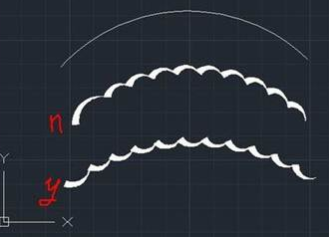

4.对象：点击云线命令后，输入O回车，点击图上的一条弧线，然后弧线会变成云线，这时不输入默认不反向，输入Y回车得到如下图效果：
5.样式：点击云线命令后，输入S回车，会出现：选择圆弧样式 [普通(N)/手绘(C)]。输入N回车，画出的云线是普通的单线形式，输入C回车，就是手绘状，成果图如下：
希望以上技巧命令可以帮助到大家！
