CAD中如何标注较大的角度?
在CAD中的图形角度大于一百八十度,我们该怎么去设置呢?
1.首先,我们打开CAD软件。
2.绘制一个外交为大于180度的钝角。

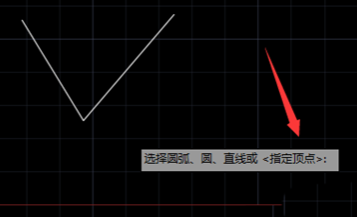

3.我们输入角度标注命令“dan”,回车。默认命令为“指定顶点”,回车。

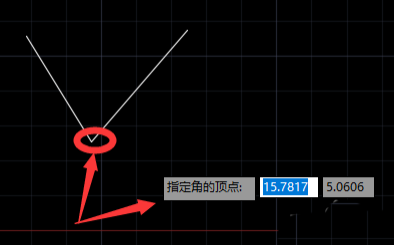

4.然后,指定一个角点。

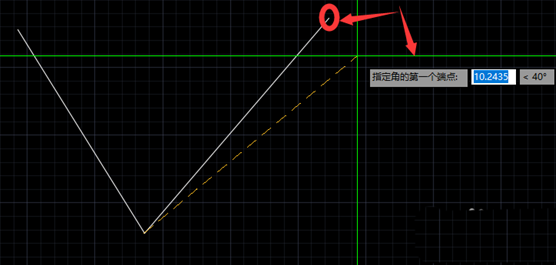

5.再指定角的第一个端点。

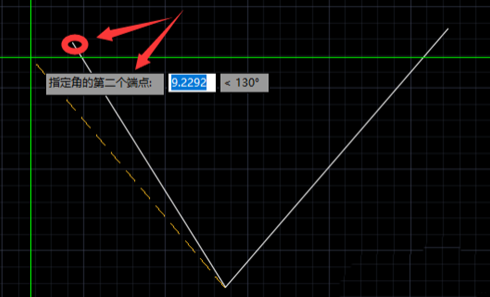

6.之后,我们在另一边也指定一个端点。

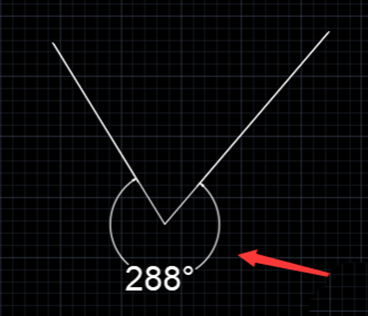

7.这样标注就完成了,如下图所示,角度标注为288°。
