wipeout命令在CAD的用法
wipeout命令就是创建一个块面,来遮盖其他图层的,在CAD中,一个图形如何整体覆盖其他图形呢?我们在CAD绘制的图形时,往往是以线条形式绘制,不可能实现整体整面覆盖的功能。
下面我们就通过举例来介绍wipeout命令的用法,希望能帮助到小伙伴们!
1.首先,我们打开CAD软件。
2.下图是一个三角形和矩形。我们需要将三角形覆盖矩形,就得构造出一个三角形的面来覆盖矩形。

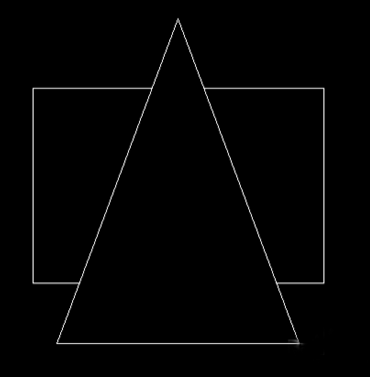

3.我们用wipeout命令创建一个整体覆盖面,在命令栏中输入wipeout,回车,将三角形重新绘制一遍。效果如下图:
4.输入 wipeout回车 F 回车 off/on 可关闭 或打开wipeout 绘制的线段。绘制圆形的图层可wipeout功能采用多线段绘制,放大缩小就可以了。
ps:
1.如果想用矩形遮盖三角形方法也是一样的。
2.多重wipeout图层可选择前置后置调节。
