CAD等边梯形的画法

本文给大家介绍在中望CAD中等边梯形的绘制技巧,希望能帮助到大家!

1.我们需要打开CAD软件。

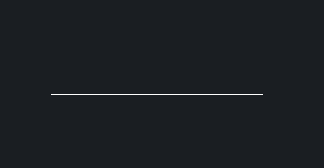

2.我们点击界面左侧的“直线”,绘制一条水平直线作梯形的底边。

CAD等边梯形的画法

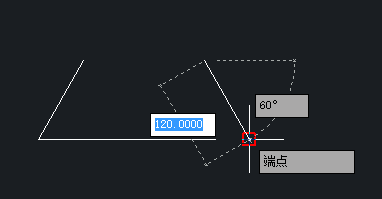

3.我们使用“直线”命令把底边左端点作为起点画出一条长度为120,角度为60的直线,回车 。

CAD等边梯形的画法

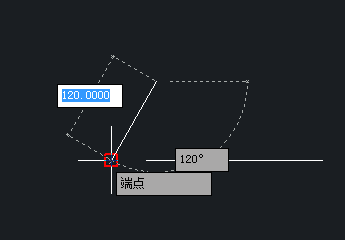

4.然后,再用“直线”命令把底边右端点作为起点画出一条长度为120,角度为120的直线,回车。

CAD等边梯形的画法

5.最后,用“直线”命令将上边连接起来。

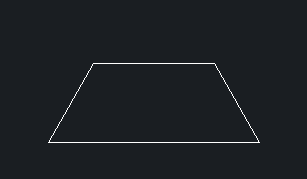

6.这样等边梯形绘制好了。

CAD等边梯形的画法
