关于CAD三维花盆绘制技巧
在CAD绘制三维花盆时,有没有啥技巧来帮助我们绘制它呢?
1.我们先打开CAD软件。
2.我们输入SURFTAB1和SURFTAB2命令,设置曲面的线框密度为20。

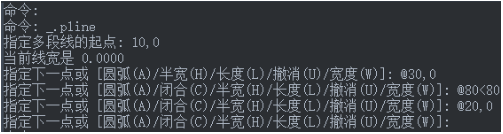

3.我们点击【绘图】再点击【多线段】,绘制花盆的轮廓线,命令栏显示操作如下:

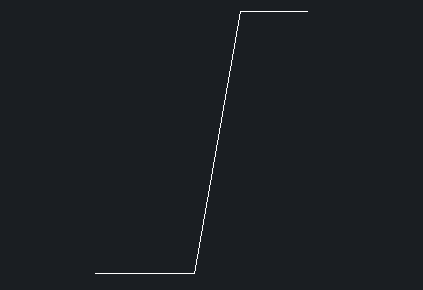

4.下图是绘制多线段的效果图。

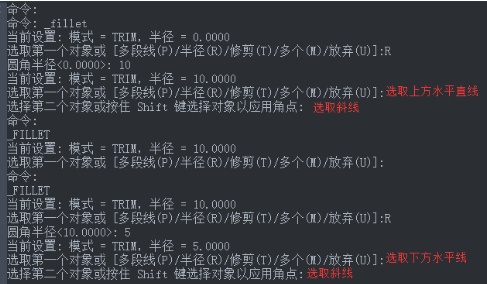

5.然后,点击【修改】再点击【圆角】命令,对花盆轮廓线进行圆角处理,命令栏显示操作如下:

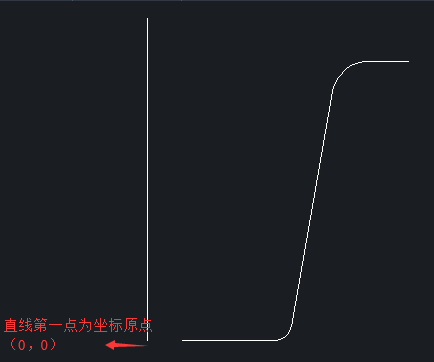

6.点击【绘图】再点击【直线】,以坐标原点为起点,绘制一条长度合适的竖直直线。

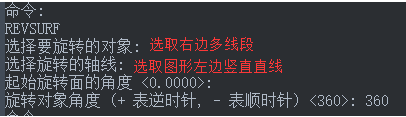

7.我们输入RESURF命令,执行旋转网格命令。

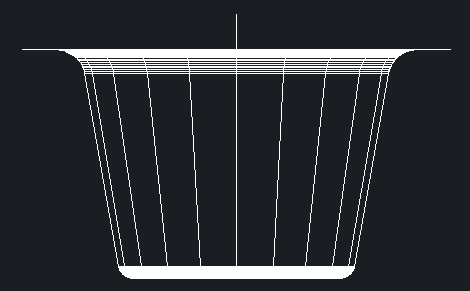

8.在 CAD中执行上述操作后得到下图:

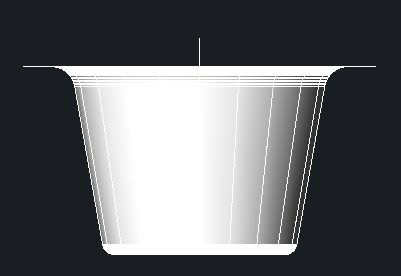

9.我们将视觉样式切换为带边框体着色,效果如图:
