CAD坐标过滤器制图技巧
在CAD绘图软件中，坐标过滤器是用来做啥的？在我们设计图形时它的用法，我将通过下文来告诉大家。
1.首先，什么是坐标过滤器
过滤器是使用某一位置的坐标值来作为要指定的位置，也就是当我们要指定某个点的坐标位置时我们可以使用它来进行定位。直接在命令行中输入“.x”.“y”“.z”即可调用坐标过滤器；它通常与对象捕捉功能一起使用，有利于快速提取对象的坐标数据。
2.适用情况
我们在在能够通过捕捉特殊点确定点位置的情况下可以优先考虑坐标过滤器，可以达到事半功倍的效果。
3.坐标过滤器的注意事项
（1）坐标过滤器采集到的坐标只能使用一次，之后再次使用需要重新采样；
（2）只有在程序提示输入点时坐标过滤器才会生效（若在命令状态下直接使用坐标过滤器会导致显示错误信息）。
4.关于它的使用方法

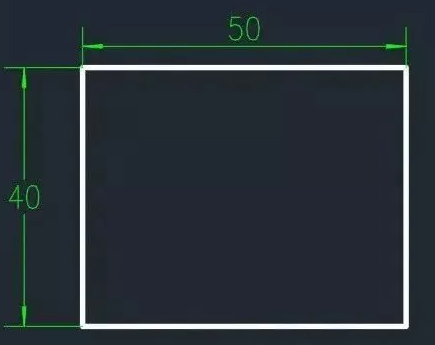

下面以在方形中绘制直径为24的圆为例，给大家讲讲使用方法：
1.在命令行中输入“C”，调出绘圆命令，当提示指定圆心时，输入“.x”；
2.在命令行输入“MID”，选择矩形下方位置的水平线，捕捉X方向上的坐标值；
3.再次在命令行输入“MID”，选择矩形左侧的垂直线，捕捉Y方向上的坐标值，这时会发现圆心已经自动捕捉到了图形中心。
4.输入圆的半径数值12，直径为24的圆就绘制好啦！
