相贯线在CAD的绘制方法

我们在中望CAD软件绘制设计图中,相贯线应该会比较经常用到它吧!同样相贯的画法也是多种多样的,每个人的方法都不一样

希望我本文的方法也能帮助到大家!

1.首先,我们打开中望CAD软件。

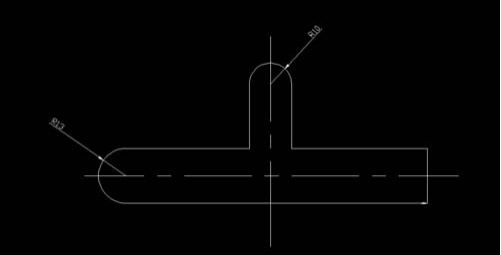

2.这里为了方便讲解操作步骤我以“一个长度10为半径和一个长度13为半径的流道相交”为例。小伙伴们也可以自己规定长度绘制方法都是一样的。

相贯线在CAD的绘制方法

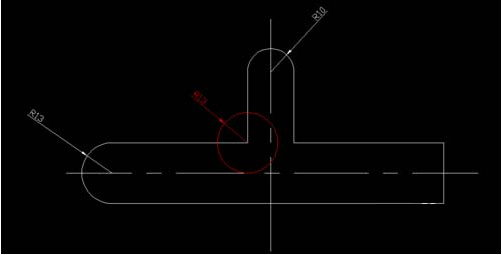

3.我们以长度13的半径为半径,再设一个长度为10的半径与13的半径相交的左侧的交点为圆心绘制一个圆。

相贯线在CAD的绘制方法

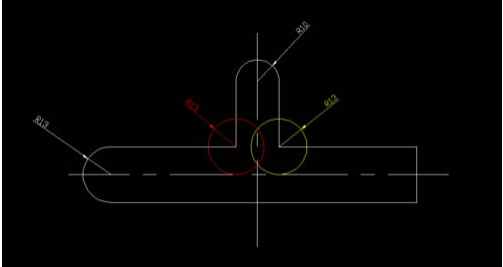

4.然后,再设长度13的半径为半径,再以长度为10的半径与13的半径相交的右侧的交点为圆心绘制一个圆。

相贯线在CAD的绘制方法

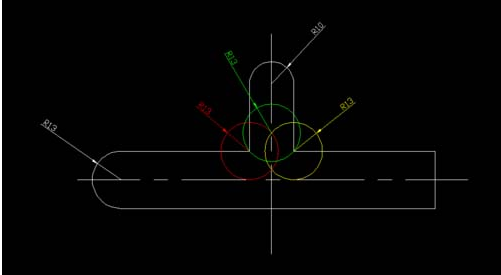

5.最后,以上面画的两个圆的交点为圆心,以长度13的半径画出第三个圆,如下图绿色的圆:

相贯线在CAD的绘制方法

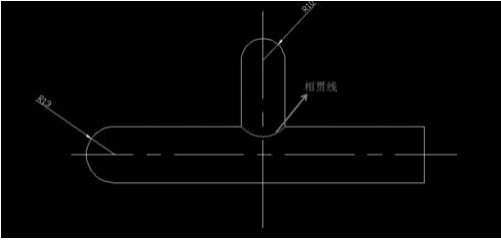

6.最最后,我们删除多余的线条,相贯线就绘制完成了。

相贯线在CAD的绘制方法
