CAD如何清除圖案部分區域
1.首先,我們打開CAD軟件。

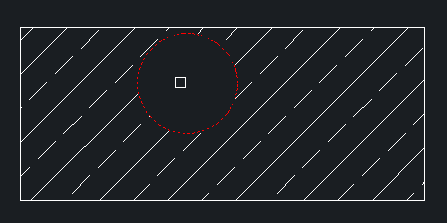

2.我們要清除下圖所示中紅色圓形內的填充內容。

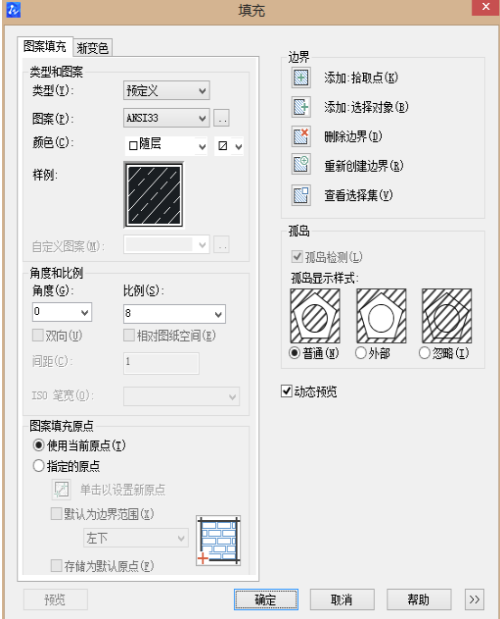

3.我們雙擊矩形查看其填充內容,在“填充”對話框中,確認孤島顯示樣式為“普通”,點擊“確定”按鈕 。
4.我們?cè)贑AD軟件的命令行中輸入TR指令,按回車鍵確認 。

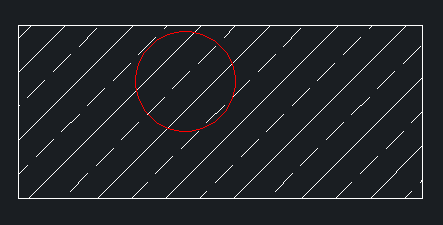

5.選擇紅色圓作為修建的對象,按下回車鍵 ,根據命令行的指示,使用鼠標點擊圓內的填充區域 。

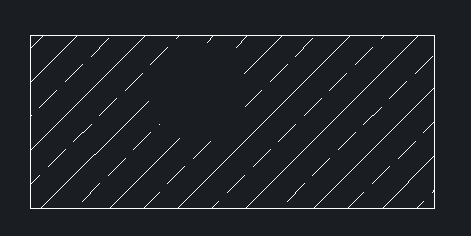

7.這樣,圓內的填充區域就被我們刪除掉了。
8.我們?cè)侔鸭t色圓形刪除掉,這樣,我們就成功剪除了局部的填充區域了。
