CAD准确提取坐标技巧
在CAD绘图时,如何能快速准确的提取坐标数据呢?
1.首先,我们打开CAD软件,插入需要提取坐标的图纸。

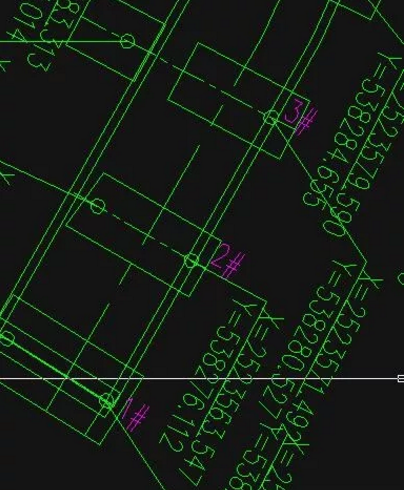

2.我们在图纸中对需要进行标注坐标的点进行编号。

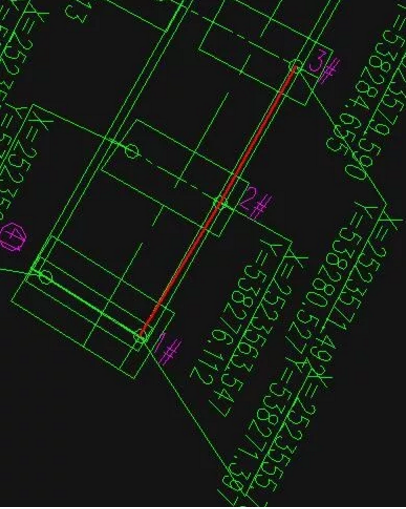

3.然后,我们用多段线把这几个点位连接起来(运用捕捉可以准确定位到这几个圆的圆)。

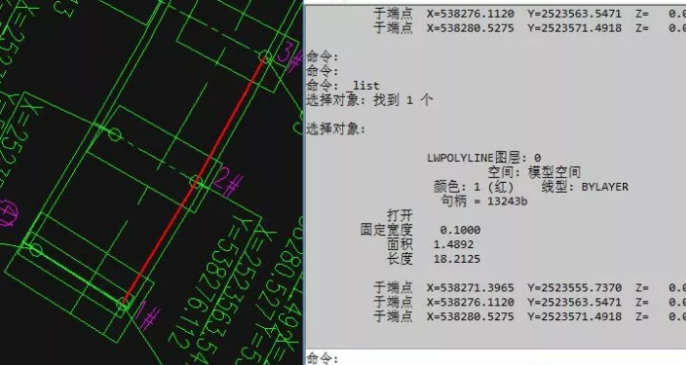

4.在命令行中输入LI,选中上面地多段线,回车。
5.这样坐标已经自动提取完成了。然后,我们再把这些数据复制到excel表格里粘贴并进行转换就可以保证数据的准确无误了。
