CAD如何把图形变成块呢?

我们在使用CAD绘制完图形时,想要转换成块怎么办?

1.首先,我们打开CAD软件

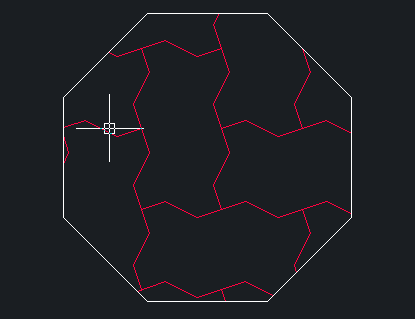

2.插入绘制好的图形。

CAD如何把图形变成块呢?

3.我们点击点击菜单栏上的“绘图”再点击“块”,点击“创建”。

CAD如何把图形变成块呢?

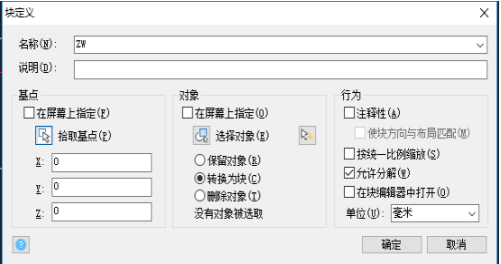

4.在“块定义”的对话框里,输入块的名称,点击“拾取点”按钮 。

CAD如何把图形变成块呢?

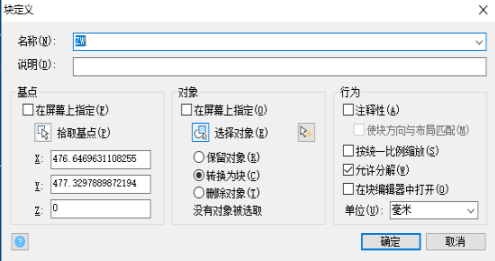

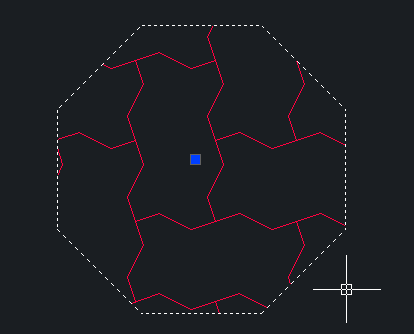

5.我们在图形里拾取任意一点,系统会返回到“块定义” 的对话框,再勾选“选择对象”和“转换为块”的按钮,然后点击图形,再按回车键。CAD系统自动返回到“块定义”的对话框。

6.在“块定义”的对话框中,我们可以知道我们选择图形的数量,确认无误后,我们点击确定。

CAD如何把图形变成块呢?

7.这样我们就转换完成了。
