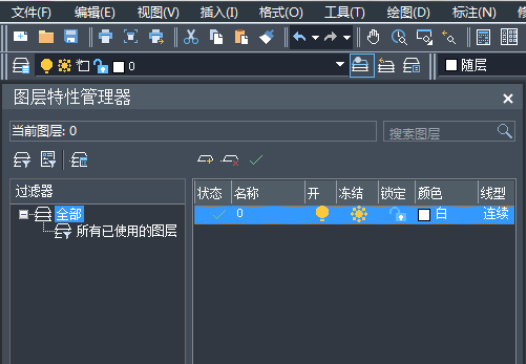

1.打开CAD软件,进入软件界面。在工具栏中找到“格式”下的“图层”,点击进入。

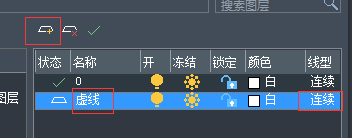

2、在弹出的新页面内,创建一个新的 图层,命名为虚线,然后选择右侧的“线型”,点击进入。

CAD里如何画虚线

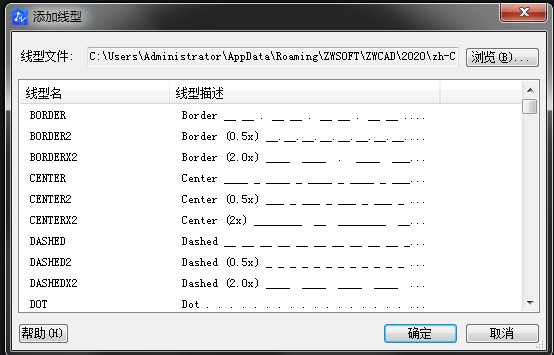

3、在弹出的新页面内,根据需要选择想要的虚线类型。

CAD里如何画虚线

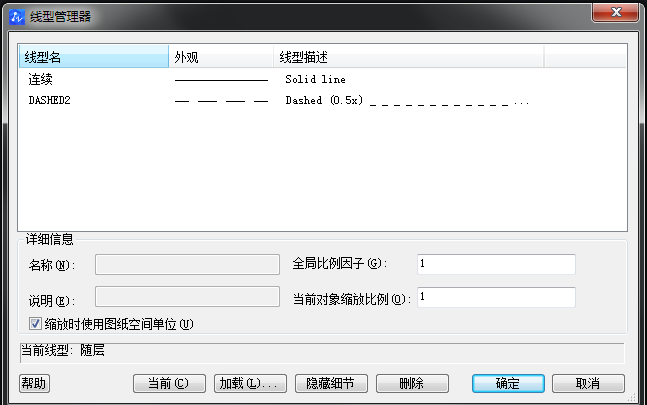

4、选择好后,点击左下角的“确定”后,关闭该界面即可。

CAD里如何画虚线

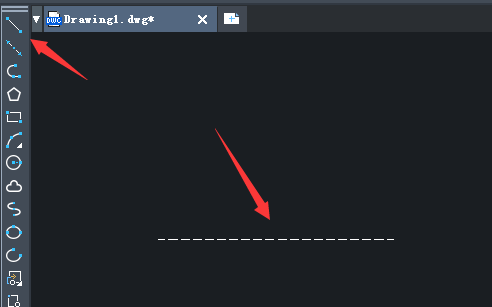

5、在绘图界面内,选择刚刚创建的图层,调用直线工具,随意画出来的线段就是虚线了。

CAD里如何画虚线
