CAD倒角的快捷鍵
CAD中如何倒角呢?倒角應該怎么操作?下面給出具體的詳細操作方法,希望對大家有所幫助:
1.命令格式
命令行:Chamfer(CHA)

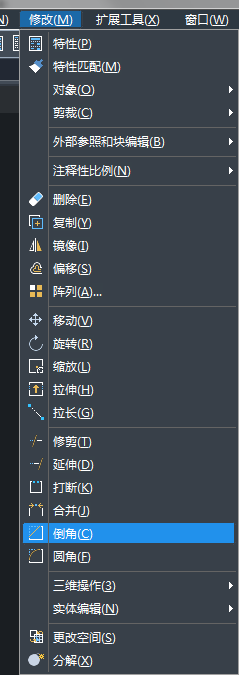

菜 單:[修改]→[倒角(C)]
工具欄:[修改]→[倒角]
在兩線交叉、放射狀線條或無限長的線上建立倒角。
2.說明
選取第一個對象:選擇要進行倒角處理的對象的第一條邊,或要倒角的三維實體邊中的第一條邊。
設置(S):開啟“繪圖設置”對話框的“對象修改”選項卡,用戶可在其中選擇倒角的方法,并設置相應的倒角距離和角度。
多段線(P):為整個二維多段線進行倒角處理。
距離(D):創建倒角后,設置倒角到兩個選定邊的端點的距離。
角度(A):指定第一條線的長度和第一條線與倒角后形成的線段之間的角度值。
修剪(T):由用戶自行選擇是否對選定邊進行修剪,直到倒角線的端點。
方式(M):選擇倒角方式。倒角處理的方式有兩種,“距離-距離”和“距離-角度”。
多個(U):可為多個兩條線段的選擇集進行倒角處理。
3.注意
1)若要做倒角處理的對象沒有相交,系統會自動修剪或延伸到可以做倒角的情況。
2)若為兩個倒角距離指定的值均為 0 ,選擇的兩個對象將自動延伸至相交。
3)用戶選擇“放棄”時,使用倒角命令為多個選擇集進行的倒角處理將全部被取消。
