不會用CAD繪制臺階怎么辦?

我們用CAD繪制臺階時無從下手怎么辦?

1.首先,我們打開CAD軟件

2.我們在繪圖區域輸入“L”命令來繪制直線。

不會用CAD繪制臺階怎么辦?

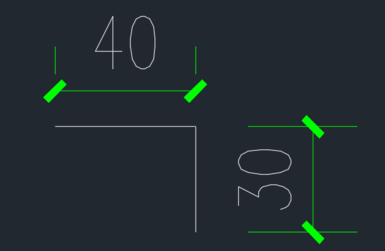

3.然后,我們需要定義臺階的寬和高,設寬為40cm,高為30cm。

不會用CAD繪制臺階怎么辦?

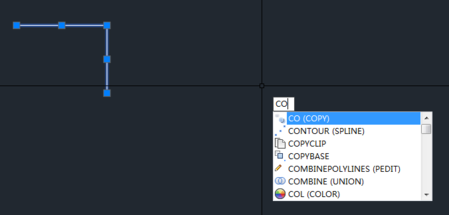

4.我們使用“co”復制命令,以橫線左邊點為捕捉點進行復制,豎線下邊點進行自動捕捉粘貼。

不會用CAD繪制臺階怎么辦?

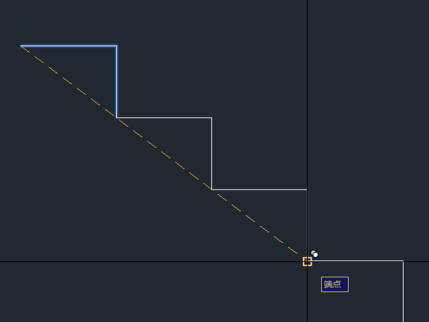

5.過程效果如下圖:

不會用CAD繪制臺階怎么辦?

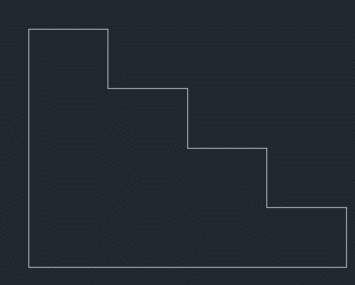

6.完成之后的效果圖如下:

不會用CAD繪制臺階怎么辦?
