CAD如何调整线型
我们在使用CAD进行绘图时，由于线型比例过大或过小的原因，会遇到虚线、点划线、中心线、带文字等特殊线型显示为实线，没有看到明显的断开点或者带文字线型没有看到文字。遇到这种情况，首先在命令行中输入re，重新生成模型，如果虚线还是显示为实线，以下几种方法将帮你解决。
1.CH（对象属性）

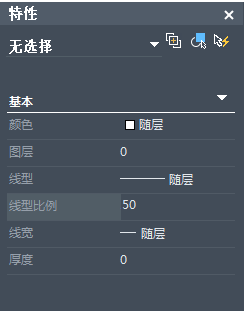

选中虚线，在命令行中输入“CH”，弹出“特性”窗口，在线型比例后输入数值，虚线会发生相对应的变化。我们可以边调整数值边看虚线，直到虚线显示理想的结果。这种方法的缺点是只能调整选中虚线的比例。
2、LTS（LTSCALE）（全局线型比例因子）
这种方法无需选中虚线，在命令行中输入LTS，按命令行提示输入比例因子即可。所有的虚线都会发生变化。
3、线型管理器

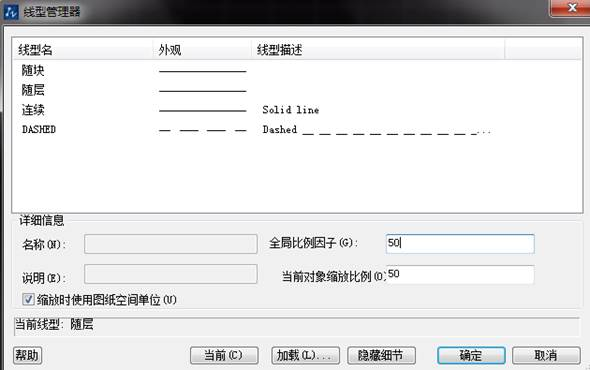

点击【格式】|【线型】，弹出“线型管理器”窗口，选择虚线，修改全局比例因子，点击“确定”即C。
