CAD中内部块与外部块有什么不同？
区别：
1.内部块：B（block）可在当前的DWG图形中复制粘贴使用。 内部块只能在当前窗口调用。
2.外部块：W（wblock）可将对象以文件的格式保存，并定义成块。 外部块可在当前窗口或其他窗口调用，也可在下次打开CAD时调用。
用法：

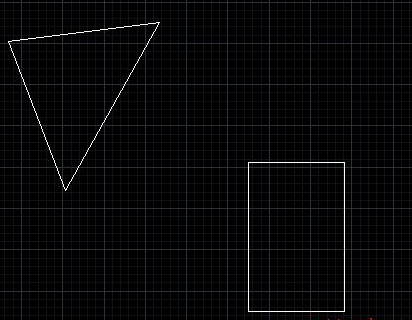

1.在CAD中创建两个块图形，三角形定义为内部块，矩形定义为外部块。

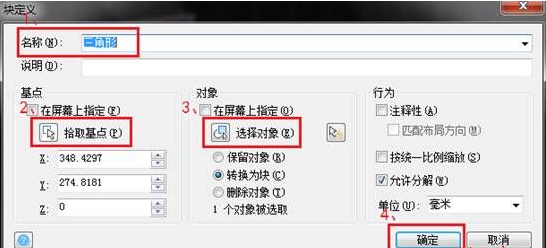

2.定义内部块：
（1）定义内部块名称；
（2）拾取基点；
（3）选择对象；
（4）确定；

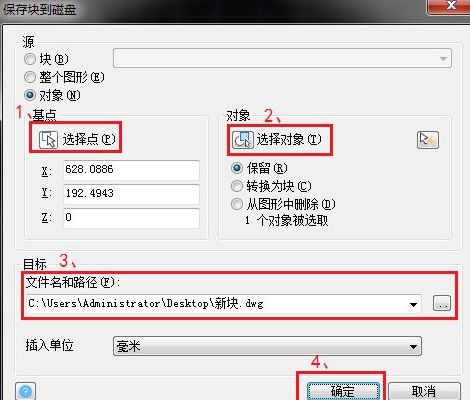

3.定义外部块：
（1）拾取外部块基点；
（2）选择对象；
（3）选择外部块保存位置；
（4）确定；
