CAD如何用快捷命令計算圖形面積？
我們在CAD軟件中計算圖形面積時，也可以運用快捷命令來協助我們計算出圖形面積。
1.首先，我們打開CAD軟件，插入需要計算圖形面積的圖形。

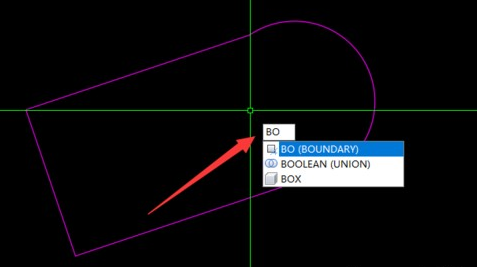

2.輸入快捷命令“bo”，回車。

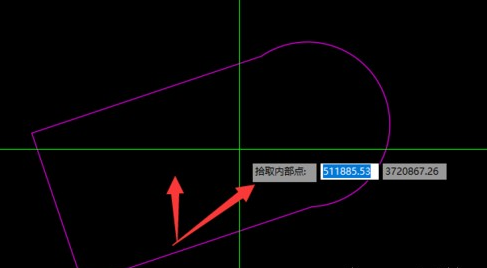

3.拾取不規則圖形內部任意一點，任意點擊下即可，這樣就將不規則圖形變成了一個封閉的區域。

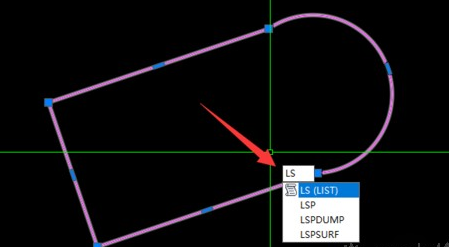

4.選中封閉圖形；輸入快捷命令“ls”，回車。

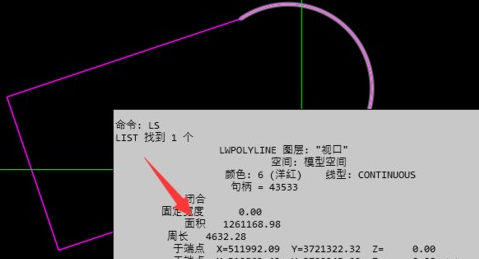

5.計算的面積如下圖所示：
