CAD坐标标注有什么用?
CAD坐标标注较为经常用于冲压模具还有图纸标注这方面,本文给大家介绍一些用法。

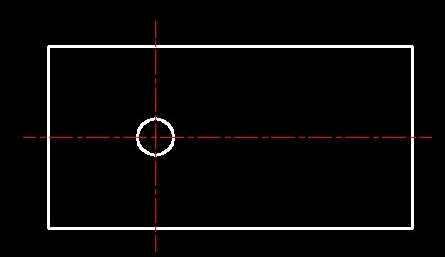

1.我们以矩形为例,如下图:

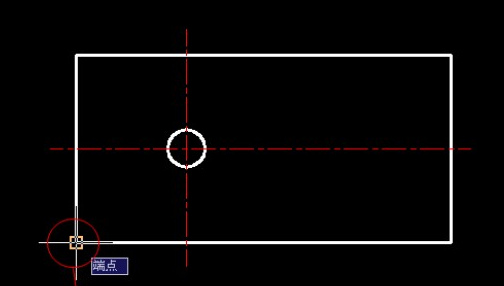

2.我们输入UCS命令,将坐标原点移动矩形左下角,就能把原点移至下图红圆圈作为交点。
3.点击“标注”点击坐标标注,我们也可以用快捷键:DOR。

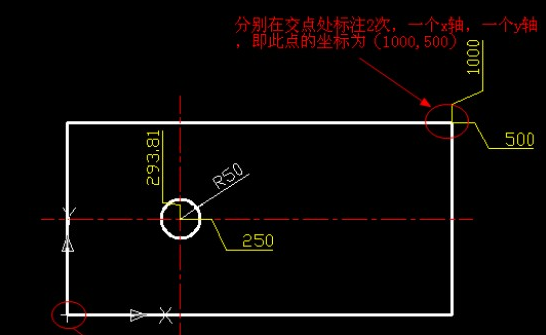

4.然后,对图形进行标注,每个交点进行标注2次,一个位x轴数值,另一个为Y轴数值,如下图所示:
