CAD倒角度的用法
我们在绘图时，画2X45倒角时，输入两个距离2，就完成了，45度可以不用的，那2X60倒角有怎么用角度呢？怎么设置角度呢？
1.倒角命令：CHAMFER（缩写：CHA）
菜单：修改→倒角 图标：“修改”工具栏中 功能的参数可用下面两种方法确定：
2.设置倒角距离

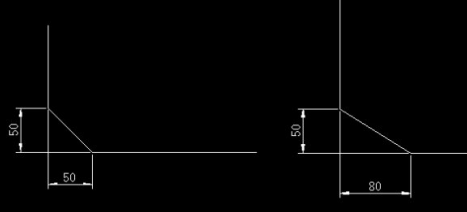

如果已知条件时倒角两边缩进的距离，就输入D（距离）参数，再分别输入距离1和距离2，然后在拾取两条直线进行倒角。
3.设置倒角角度

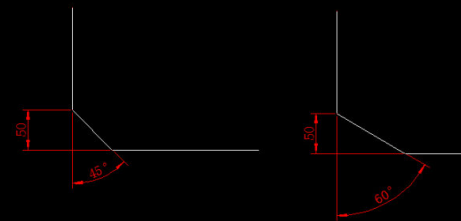

如果已知提交是距离乘角度，如问题中提到的2X60，就需要输入A（角度）参数，回车，然后根据提示输入距离和角度，选择的第一条线是缩进距离为设定距离值的线，如下图所示：
PS：在倒角距离为零时将使两边相交；本命令也可以对三维实体的棱边倒角。当倒棱角的两条直线具有相同的图层、线形和颜色时，创建的棱角边也相同；否则，创建的棱角边将用当前图层、线形和颜色。
