CAD如何按比例打印

一、插入在布局空间的图框是严格按照1：1的标准图框大小插入的，例如A3的图框，应该是420X594 当然，有些公司的图框有些小偏差，那是图框本身的原因，就不作讨论了。

二、图框插入后，那么布置在图框中的视口比例应该是根据你视口内对应的图形的标注尺寸的比例来确定视口的比例，例如视口A里面是一个局部平面，该平面的标注尺寸比例为1：50，那么对应视口A的比例就设置为1：50；同样，若一个图框中另有其它的视口，如剖面，那么对应的视口根据该剖面对应的标注尺寸的比例设置来确定视口的比例。
其实很多人对出图比例始终搞不明白，其实无论有多少个图案在一张图里体现，我们都会对每个图案根据该图案需要表达的内容去判断该图案的出图比例，而该出图比例最重要的就是对应了该图的标准尺寸的设置比例。（简单说明下，例如一个小螺丝，我们可能会判断它的出图比例是1：1或是1：2，那么我们对应的选择标注尺寸的时候就会用1：1的尺寸设置去尝试，而标出来的尺寸和你画的螺丝的图案应该是相互协调的一种关系，而若选择错出图比例，例如选择了1：10的出图比例，那么你标注的尺寸甚至比你的螺丝本身图案还要大，那么是很明显的不合适，也就是我们说的比例选择错误。）

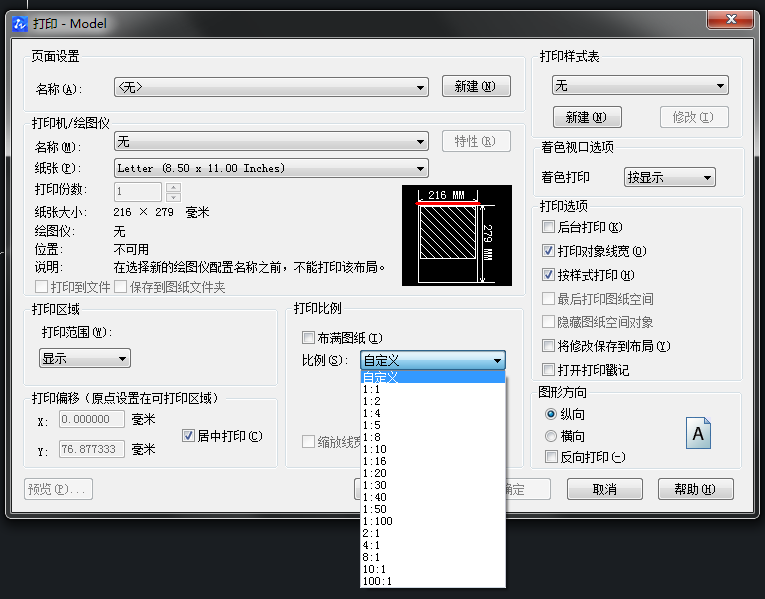

三、至于视口的比例调整，你可以通过键盘命令1/*XP来实现或直接把CAD的视口快捷菜单调出来使用，该菜单可直接选择视口比例，非常方便。

四、打印时如需按比例出图，则选择图框对应的图幅，按照1：1的出图方式出图即可。

五、接下来解释下所谓1：1打印的含义，所谓1：1打印也就是图形中的图框是标准按照1：1的方式插入或绘制的图框，那么当你在打印界面选择1：1的出图方式的时候，所打印出来的图案的大小必然就是标准的图纸大小了，而对应的图框内的各种不同比例的图形，也是你已经设置好视口比例的，自然也就不会错了。

最后再解释下你说的图纸外边的白边问题，如果我们选择普通的白纸，例如A3白纸来打图，那么如果你们公司的图框是严格按照297，420的大小制作的，其最外边应该是打印不到的，这个在打印预览的时候就可以看得很清楚，而打图公司一般会使用加大图纸来打印，才会有白边出来。

打印时如需按比例出图，则必须选择1：1的出图设置，而不可选择布满图纸，一般我们自己打草图自己看的时候才选择布满图纸的打图方式。
