如何讓CAD中的圓與直線連接

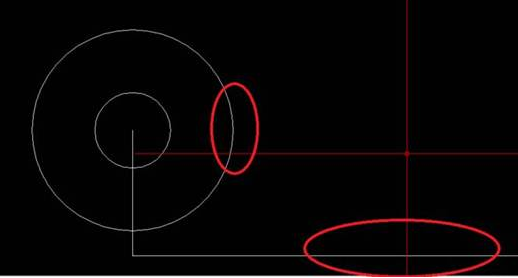

我們該如何讓下圖中的紅色圈住的圓和直線連接起來呢?

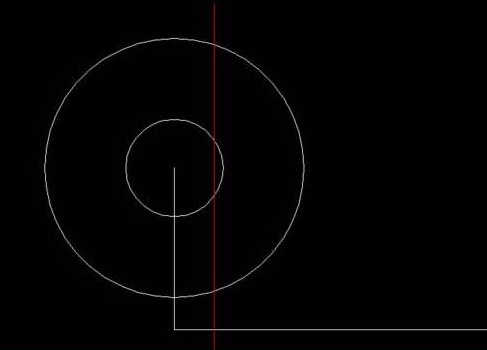

1.我們選擇右邊的圓角工具,或者命令“f”。
2.選擇圓角工具后,在命令輸入“r”,然后空格確定,輸入圖紙中的半徑“8”。

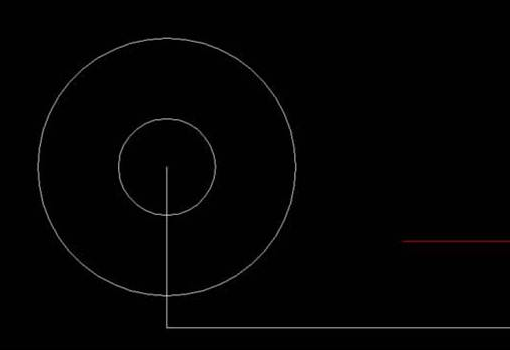

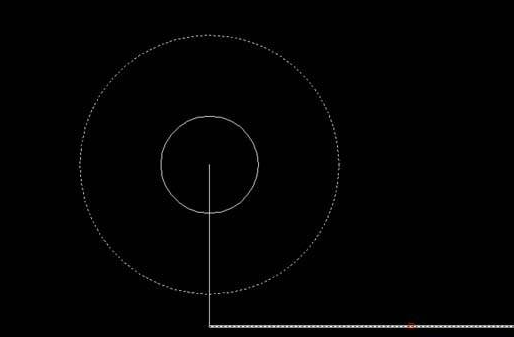

3.接著,選擇對象,選擇圓和直線。

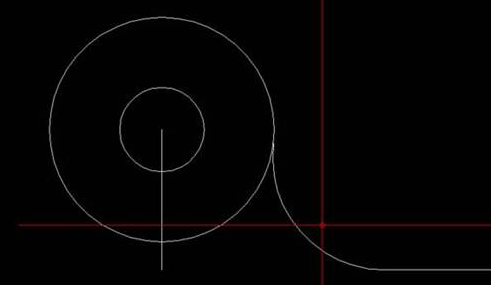

4.這樣就連接好了,方法是不是很簡單呢!
