CAD移動工具含義和用法
在CAD繪圖時，我們想要移動圖形，有啥方便的技巧呢？

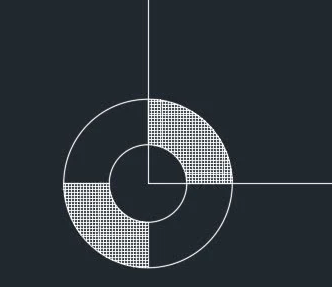

1.首先，打開中望CAD軟件，插入需要移動的圖形。
一、對象捕捉法
1.選中移動對象，在右側工具面板上選擇移動工具。

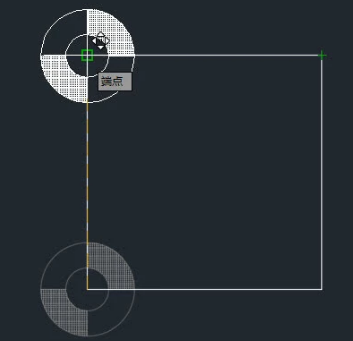

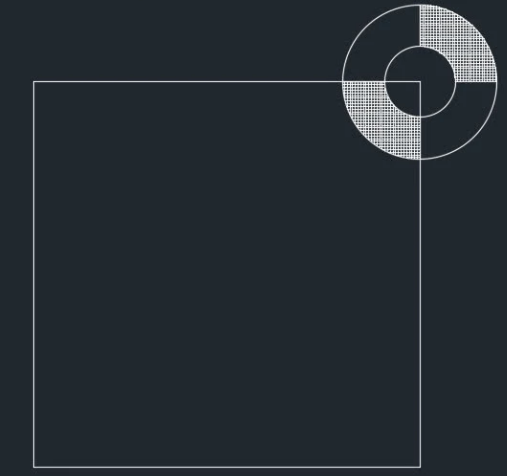

2.打開捕捉開關，鼠標單擊選中圖形基點，我們再點擊目標基點，我們就完成圖形移動了。
二、坐標相對距離移動法
1.選中移動對象，點擊“移動”工具。
2.在命令行輸入D，這里我們采用相對坐標方式進行移動，然后回車。
3.我們再輸入X、Y方向上的相對位置數值（比如100、100，即表示X、Y方向上各移動100），回車，這樣就移動圖形啦！
三、距離＋角度移動法
1.第一步還是選中移動對象，然后點擊移動工具。
2.選擇圖形上的3點作為基點，輸入“@距離，角度”。
（如“@100,45”即表示將圖形以基點45°方向上移動100），按下空格便可執行移動命令將圖形移動到指定的位置。
希望以上三種方法能幫助到大家！
