(1)圖形的重畫
命令欄輸入:Redraw/Redrawall

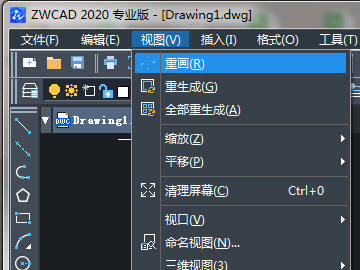

菜單選項: 視圖---重畫(R)
在用CAD繪圖的過程中,當使用刪除命令對窗口上的一些對象進行刪除,或?qū)?duì)象進行某一處理而使得剩余對象在窗口上表現得不夠清晰時,可使用這一命令對屏幕進行刷新。此時窗口上就會正確而清晰地顯示出所有剩余的對象了。 其中Redraw命令只對當前當前視口進行操作,而Redrawall命令可對窗口上的所有視口進行操作。
(2)圖形的重新生成
命令欄輸入:Regen/Regenall

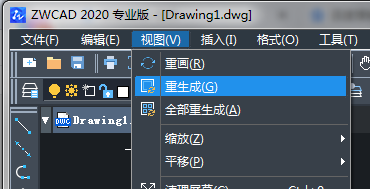

菜單選項:視圖---重生成(G)/全部重生成(A)
重生成命令用于刪除圖形中的點記號、刷新屏幕,并且更新圖形數據庫中所有圖形對 象的屏幕坐標,準確地顯示圖形數據。
同樣,Regen命令只對當前當前視口進行操作,而Regenall命令可對窗口上的所有視口進行操作。
