在CAD软件操作中,我们经常性的要引用块或者图,我们需要用到插入图块命令insert,
菜单:常用-块-插入或者插入-块-插入
插入块分为插入内部块或者外部参考,区别在于块一旦插入到图形中,将成为图形的一部分,而以外部参照形式插入到图形中时,被插入的对象并不直接加入到图形中,在图形中只是记录参照的关系,外部参照的每次改动的结果都会及时的反映在最后一次被参照的图形中。
插入图块步骤:

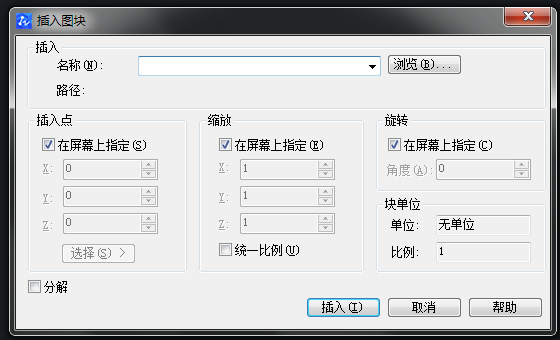

1) 输入insert,弹出插入图块对话框(如图1)。
图1
2) 在“插入”设置区中,若插入内部块,则选择图块名,在下拉菜单中选择插入图块。若插入外部参考,则选择从文件,点击浏览,选择外部参考文件
3) 依次完成插入点方式、缩放比例、旋转和块单位的设置。
4) 如需要插入后编辑块,则勾选“插入时炸开图块”。点击插入,指定插入点,完成插入图块。
在机械CAD,建筑CAD中常用到插入命令。
