CAD中limits命令的用法
limits命令的意思是重新設置模型空間界限；我們在使用CAD進行畫圖時，我們有時候需要對CAD進行圖形界限的設置，本文將介紹怎么設置CAD圖形界限。
1.我們在命令行輸入limits。
2.然后，我們設置圖形界限；如果你想設置A4紙大小的界限設置，就輸入“0,0”、“210,297”，如下圖所示；當然A3的紙大小是297mm*420mm，如果你想設置A3紙大小的界限設置，你便可以在命令行中輸入 “0,0”、“297,420”。

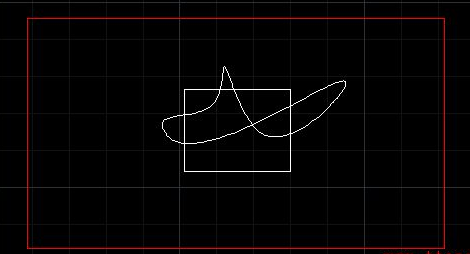

3.我們也可以根據自己的需要設置圖形界限；在命令行中輸入limits之后，輸入你自定義的圖形界限坐標即可；比如，要以下圖的紅色矩形作為圖形界限，該怎么去設置？
4.這時，我們需要捕捉矩形的左下角和右上角的坐標；直接選擇矩形，先選擇左下角的端點，看一下左下角命令框顯示的坐標；同理，再捕捉右上角的端點處的坐標；按照上面的方法，先輸入limits，再分別輸入這兩個坐標點，按回車鍵，這樣圖形界限就設置好了。
