CAD自动保存的图形在哪里?

问题描述

用户在使用CAD进行绘图过程中,遇到源文件已经被损坏了并且无法进行修复,这时该怎样找到ZWCAD自动保存的图形文件,复原原图呢?

解决方法一

我们打开CAD命令行,输入命令【SAVEFILEPATH】。

此时我们看到命令行出现如下提示。

输入 SAVEFILEPATH 的新值,或输入 . 表示无 <"自动保存路径由用户自定义">:

根据提示,我们把双引号里的路径复制,然后粘贴到Windows资源管理器的地址栏中,此时就会打开CAD自动保存下来的文件目录。

然后在Windows资源管理器中,我们选择显示文件类型的拓展名。

在目录下找到文件类型拓展名是“Zw$”的对应文件,并且把他的文件类型拓展名更改为“DWG”。

CAD系统的默认情况下,对于自动保存的文件会临时指定一个名称为” ZU_a_bxxxx.Zw$”。

这里的a实际上是在同一工作任务中,系统打开同一图形实例的次数记录。

而b就是指在不同的工作任务中,用户打开同一图形实例的次数记录。

最后xxxx其实就是随机的数字或字母命名。

解决方法二

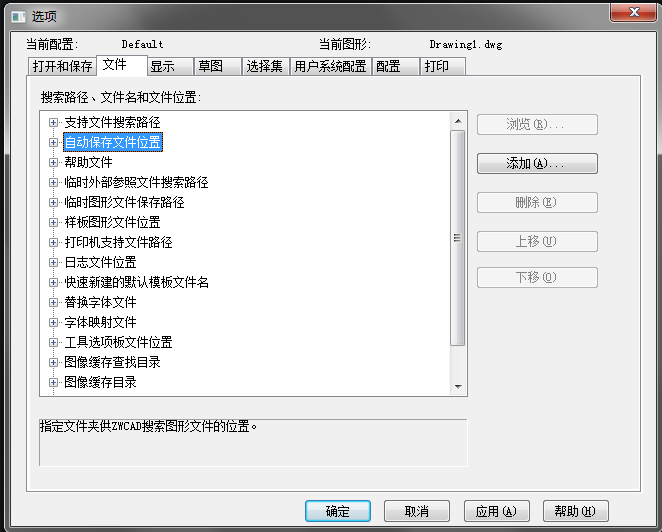

我们在命令行中输入CAD命令【OPTIONS】,系统就会弹出【选项】的对话框。

这时点击【文件】选项卡。

再点击查看【自动保存文件位置】。

CAD自动保存的图形在哪里?

然后就把路径复制,粘贴到Windows资源管理器的【地址栏】中,也是打开了CAD自动保存下来的文件目录。

回到Windows资源管理器中,选择显示文件类型的拓展名。

我们从中可以找到文件类型的拓展名是“Zw$”的相应文件,把它的文件类型拓展名更改为“DWG”即可解决问题。

解决方法三

还有第三个方法是同时按下【Windows】+【R】的组合键,输入命令【%temp%】,然后按enter键确认执行,这时就打开了自动保存文件的目录。如图。 ?

同样的,我们在Windows资源管理器中,选择显示文件类型的拓展名。

从中找出文件类型拓展名是“Zw$”的对应文件,并且把它的文件类型拓展名更改为“DWG”即可。
