CAD缩放命令快捷键

缩放命令是将已有图形对象以基点为参照进行等比例缩放,它可以调整对象的大小,使其在一个方向上按照要求增大或缩小一定的比例。

调用缩放命令的方法如下:

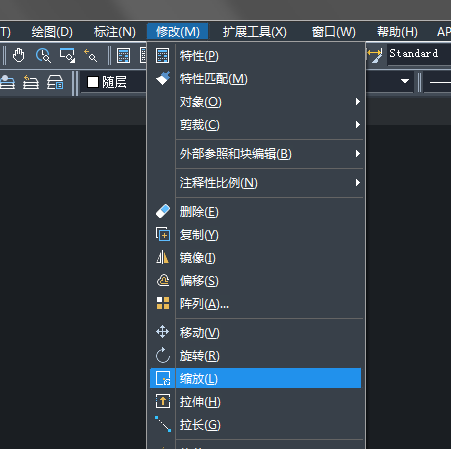

菜单栏:执行修改/缩放命令

CAD缩放命令快捷键

工具栏:单击修改工具栏上的缩放按钮

命令行:在命令行中输入scale/sc

功能区:在默认选项卡中,单击修改面板中的缩放按钮

在命令执行过程中,需要确定缩放对象,缩放基点和比例因子

比例因子也就是缩小或放大的比例值,比例因子大于1时,缩放结果是放大图形;比例因子小于1时,缩放结果是缩小图形;比例因子为1时图形不变。

调用缩放命令:

命令:-scale 调用缩放命令

选择对象: 选择缩放对象

指定基点: 指定缩放基点

指定比例因子 输入缩放比例
