CAD打断命令快捷键
打断是指把原本是一个整体的线段分离成两段，被打断的线条不能是组合形体，如图块等，只能是单独的线条。
根据打断点数量的不同，可以分为打断和打断于点两种方式。
先介绍一下打断。打断命令可以删除对象在指定点之间的部分，即可部分删除对象或将对象分解成两部分。对于直线而言，用打断命令可以从中间截去一部分，使直线变成两条线段；对于圆或圆弧而言，将去除一段圆弧。
调用打断命令的方法如下：

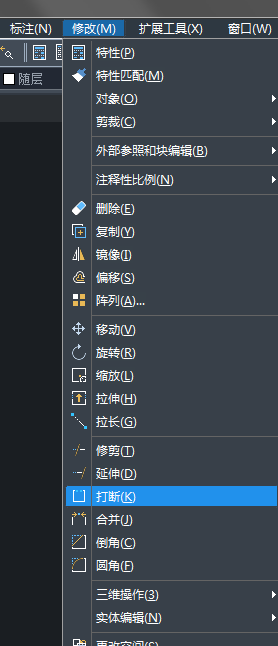

菜单栏：执行修改、打断命令
工具栏：单击修改工具栏中的打断按钮
命令行：在命令行中输入break/br
功能区了：在默认选项卡中，单击修改面板中的打断按钮
在命令执行过程中，需要输入的参数有打断对象，打断第一点和第二点。之间的图像就会被删除。
调用打断命令，命令行提示如下：
命令：-break
选择对象
指定打断点
以上就是本篇文章的全部内容，赶快下载中望CAD试试吧。
