CAD如何使用快捷命令对弧线进行等分
我们在CAD绘制设计图时，为了找到弧线的等分点，然后进行等分划线、打断等操作，我们可以采用快捷命令“divide”，本文为大家介绍一些技巧。
1.首先，我们打开CAD软件。

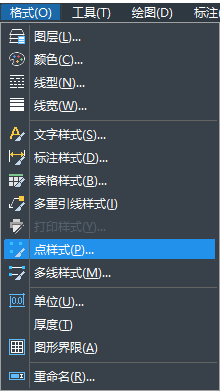

2.我们点击“格式”点击“点样式”。

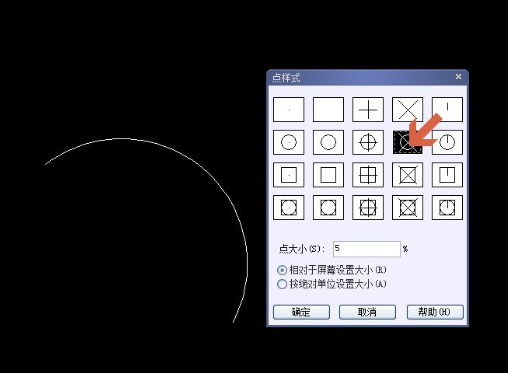

3.在弹出的对话框里，选择点样式里面的标记点样式 。

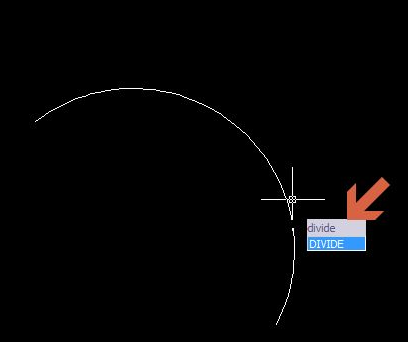

4.我们输入“divide”命令，对弧线进行等分。

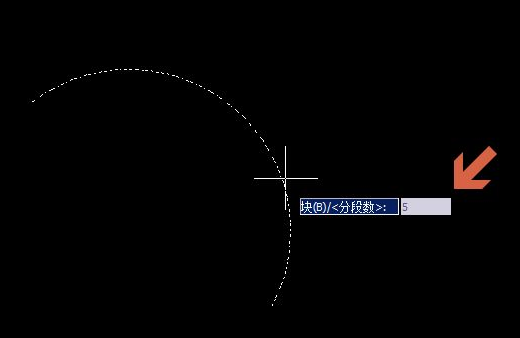

5.输入需要等分几份，点击确定。

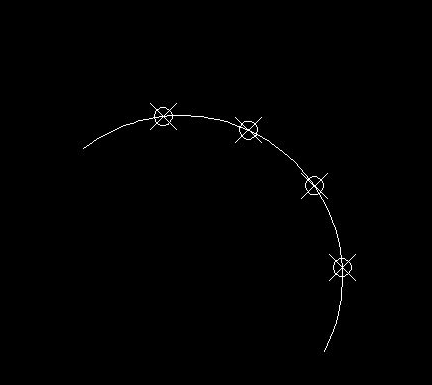

6.这样需要的等分点就出来了，其他图形等分操作都是一样的。
