CAD图形小区域删除技巧?
我们在CAD绘图时,想要删除一些图案填充区域,该怎么去操作比较快一点呢?

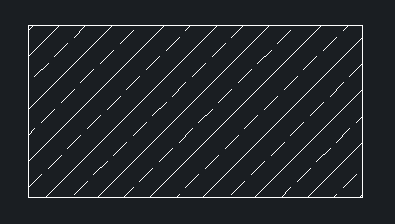

1.我们打开CAD软件,插入需要修改的图纸。

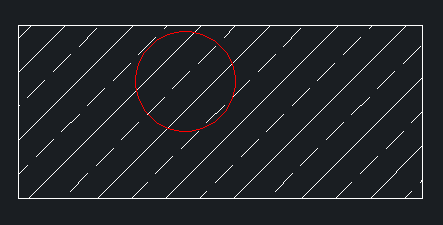

2.我们删除想要修改并填充的图案。

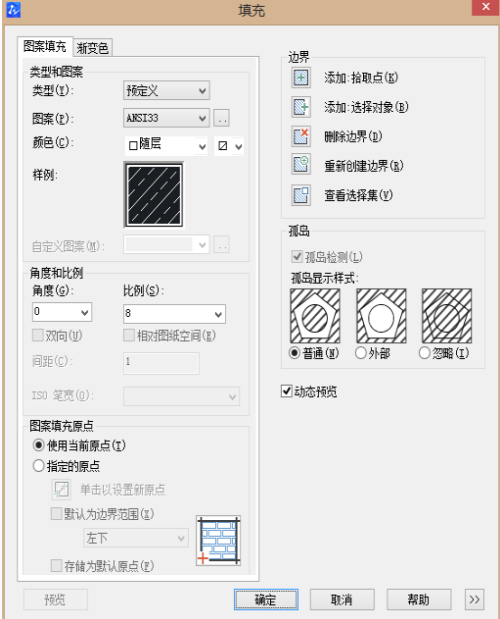

3.然后,我们用鼠标双击矩形,在“填充”对话框中,确认孤岛显示样式为“普通”,点击“确定”。
4.我们在命令栏输入“TR”命令,回车。选择红色圆为修改对象,回车。

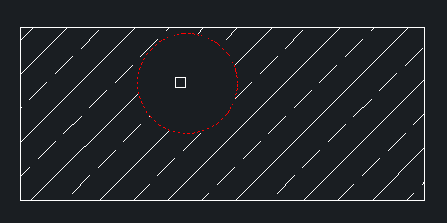

5.我们根据命令指示,用鼠标点击圆内的填充区域。

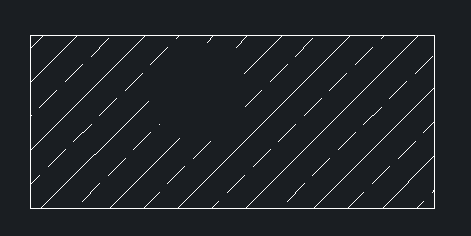

6.这样我们就完成了。
