CAD雙線繪制小技巧
1. 首先，我們打開中望CAD軟件。
2. 我們需要在模型空間繪圖區來進行繪制。
3. 然后，我們通過快捷命令ML進行雙線繪制，快捷命令如圖所示：
4. 輸入命令按照提示指定第一點位置，如下圖：
5. 指定第二點完成雙線的繪制工作，如下圖：

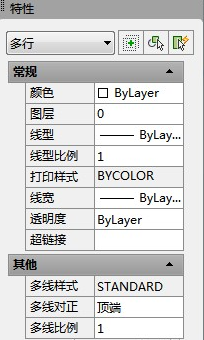

6. 我們可以一直畫下去，根據自己的需求來決定，如果這里雙線比例較小怎么辦，通過特征欄進行數值調整就可以。
7. 當前值為默認1，通過設置數值為5來查看顯示效果。
