CAD图纸打开显示不全应该怎么办
CAD设计中，如果需要进行图纸交流，内部的协作修改审查抑或外部的对接沟通时，打开图纸你知道最怕发生什么吗？

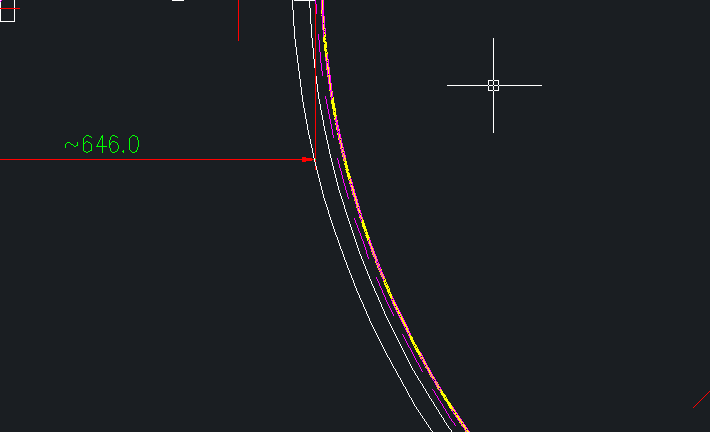

显示不全
我想你也曾面临过这种尴尬的场面
今天分享一些网友总结的方法，教你全方位进行排查。
一、文字显示不全

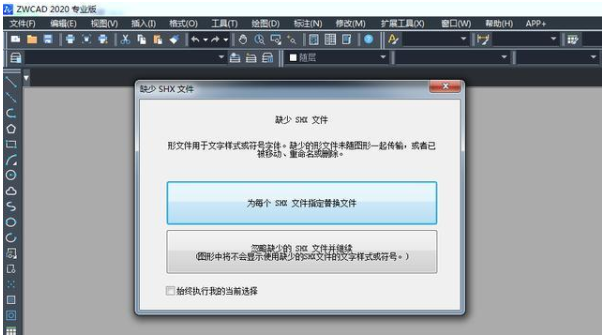

出现这种情况，首先在打开图纸的时候，软件会出现以下提示。
如果不是太过重要的，只是简单识别查看的话，其实可以直接用其他字体进行替换，当然，前提是替换之后的图纸对你的工作没有过多的影响。

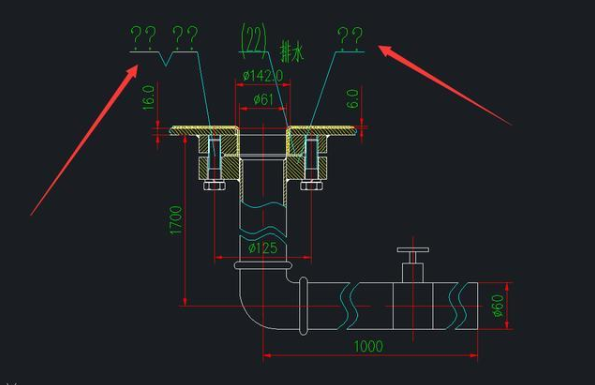

如果选择后者，那么图纸有较大可能出现大家常见的文字变问号的情况。
跟提示一样，缺少字体，至于怎么操作，才是重点。
1、图纸生成时的系统所有的字体，最好能拷贝一份，这意味着，每当需要进行图纸交流的时候，基本上不会出现这种情况。
2、平时可多多留意和收集CAD的字体库，只要足够多，就能全包围。
二、纯粹只是遮挡关系
打开图纸的时候，其实并不是“缺失”，而是遮挡。
这个时候可以缩放一下滚轮进行调整，或者双击鼠标中键，一般情况下都能把图纸居中显示，有必要可以输入【RE】命令，执行重生成模式。
三、版本兼容问题
并不是说版本越高兼容性就越强，而是不同版本之间相互读取才会出现这样的状况。
可以尝试把高版本文件降低保存，或者把低版本文件提高保存，保持一致能减少此类问题的发生。
四、字节的丢失
有时候你在转移图形的过程中，例如复制粘贴会造成丢失一些字节的情况，当然，这个用肉眼无法分辨。
但当你再次打开图纸时，它就是显示不全。
其实有可能是因为电脑硬件不太行，想一想会不会是电脑配置跟不上啦？该升级一下了。
