CAD如何快速启动参照功能
CAD块和外部参照的在位编辑命令启动方法：

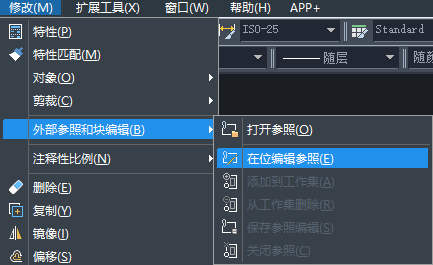

1. 我们点击“修改”点击“外部参照和块编辑”再点击“在位编辑参照”
2. “参照编辑”工具栏：单击“在位编辑参照”。
REFEDIT命令
1.REFEDIT是打开参照编辑命令，启动命令之后，根据命令行提示选择图形文件中的外部参照，弹出“参照编辑”对话框。“参照编辑”对话框包括“标识参照”选项卡和设置“选项卡”。
2.“标识参照”选项卡主要为被编辑的参照提供标识视觉效果并定义选择参照的方式。“自动选择所以嵌套的对象”单选框处于选中状态时，选定参照中的所有对象自动包含在参照编辑操作中；“提示选择嵌套的对象”单选框处于选中状态时，关闭“参照编辑”对话框后将提示用户在要编辑的参照中选择对象。
3.“设置”选项卡控制在参照中提取的图层和其他的命名对象是否唯一可修改；控制编辑参照期间是否提取并显示参照中所有可变得属性定义；是否锁定所有不在工作集中的对象。
4.当块和外部参照的在位编辑操作完成后，命令行提示：用REFCLOSE或“参照编辑”工具栏来结束参照编辑任务。
根据命令行提示在命令行中输入REFCLOSE命令或使用“参照编辑”工具栏上的“关闭参照”、“保存参照编辑”按钮结束参照编辑任务，此时将弹出确认对话框。
