CAD如何修改箭头样式
箭头在我们生活中也会经常用到,它能给我们标明方向,箭头在我们CAD软件绘图时,也起一种标注作用,箭头在CAD中也分起始箭头、终止箭头、引线箭头等,它的样式也是多种多样的,我们在绘图时,可以根据自己的需求来调整,本文将给大家介绍如何修改箭头样式,希望能帮助到大家!
1. 首先,我们打开中望CAD软件。

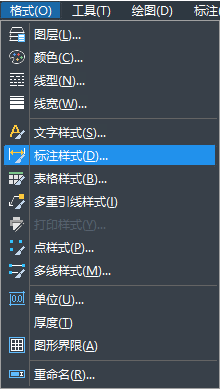

2. 我们点击界面栏的“格式”点击“标注样式”,打开样式管理器。

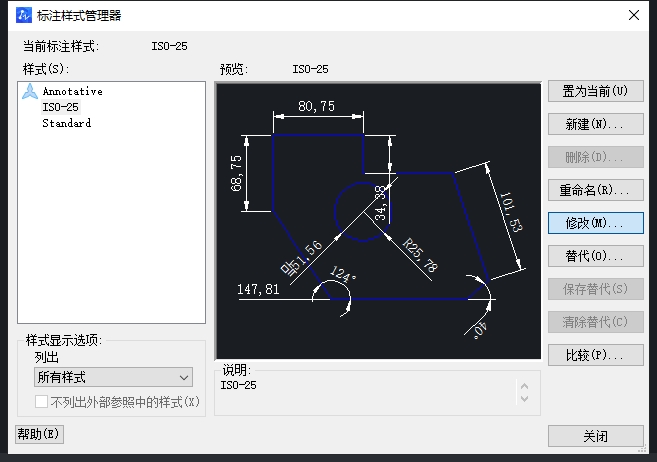

3.在我们的标注样式管理器中,如果只想修改部分箭头样式,那我们可以点击“新建”,在新建的样式中选择自己的箭头,完成之后点击“置为当前”然后点击这里的“关闭”。如果我们要修改全部箭头样式,可以查看一下图纸中具体使用的是哪个标注样式,并对这个样式中的相关信息进行整体的修改,达到整体修改样式的目的。
3. 我们进入标注样式管理器后,想更改的是箭头,就点击“符号和箭头”。

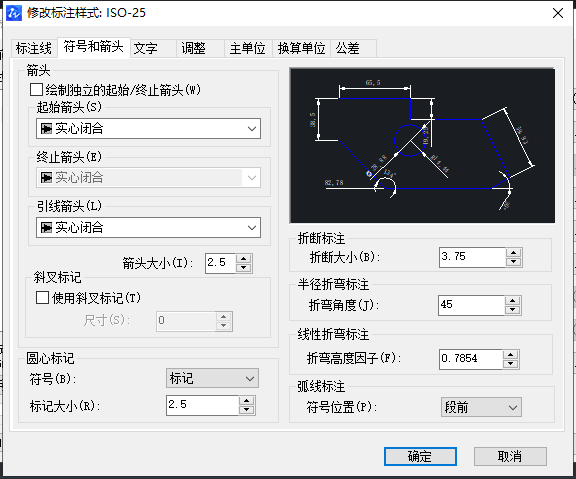

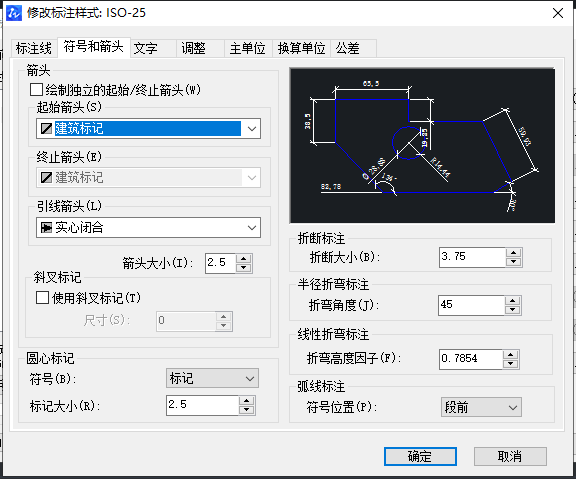

4. 在弹出“符号和箭头”管理选项卡,这里可以点击改变箭头的大小、样式。这里选择“建筑箭头”,点击“确定”。

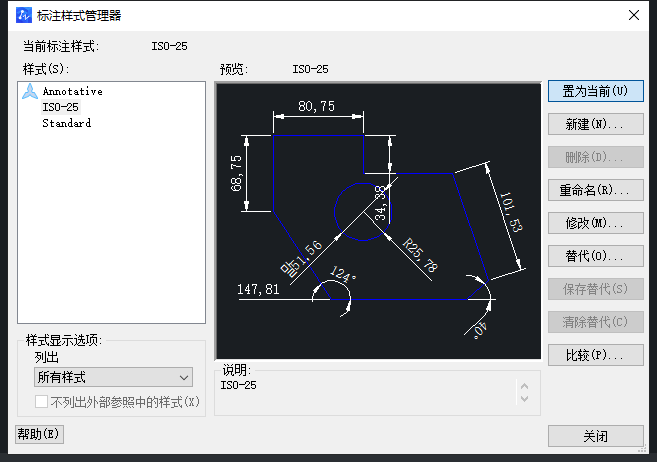

5. 返回到标注样式管理器中,这里需要注意,如果直接点击关闭,是没有修改到的,因此,需要点击“置为当前”,然后点击“关闭”。
设置完成后,在绘图界面就能看到箭头已经修改了。
