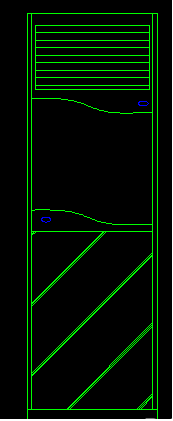

CAD空调平面图绘制技巧
空调是夏季必不可少的东西,夏天出门的时候都恨不得能背个空调随身携带出门呢!皮一下很开心,嘻嘻。言归正传,今天我要给大家介绍空调平面图的设计技巧,希望能帮助到大家!

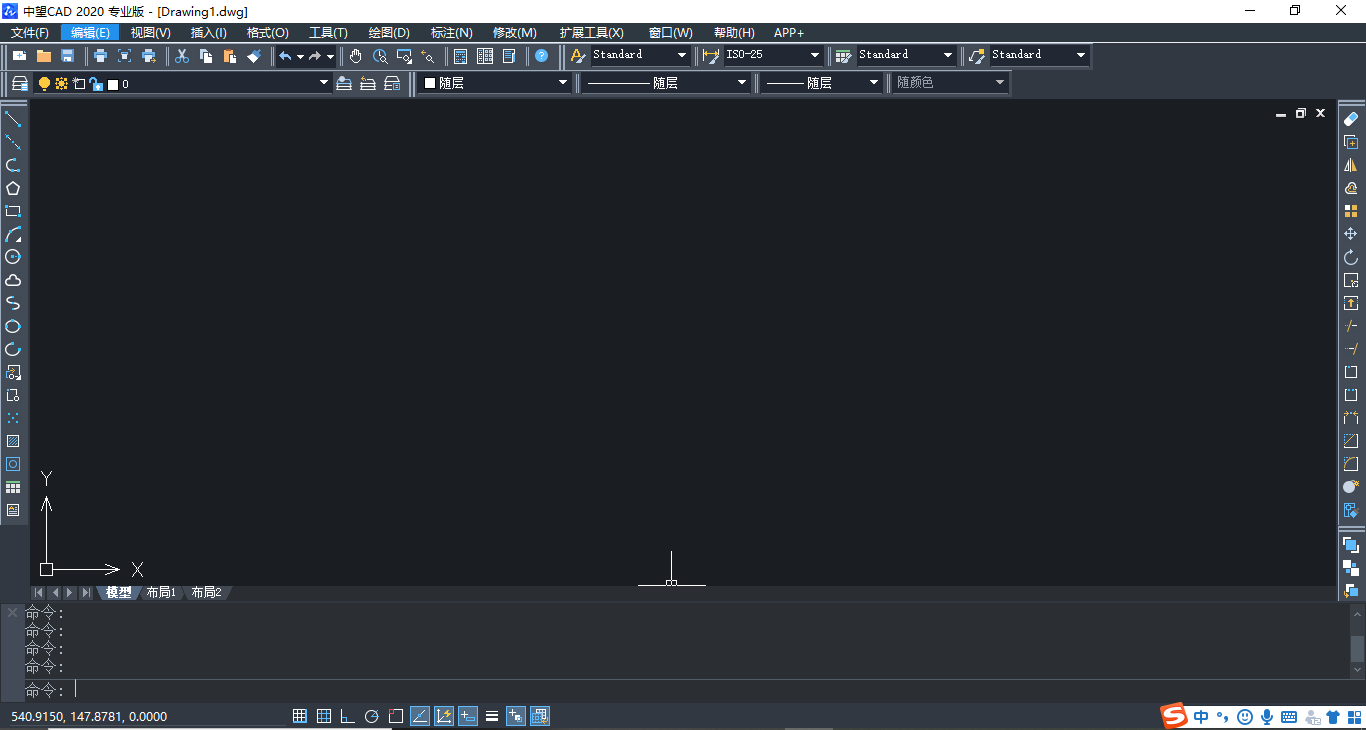

1.首先,我们打开中望CAD软件。

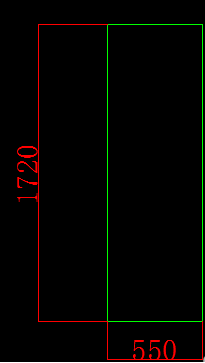

2.我们绘制一个尺寸是550*1720的一个矩形。

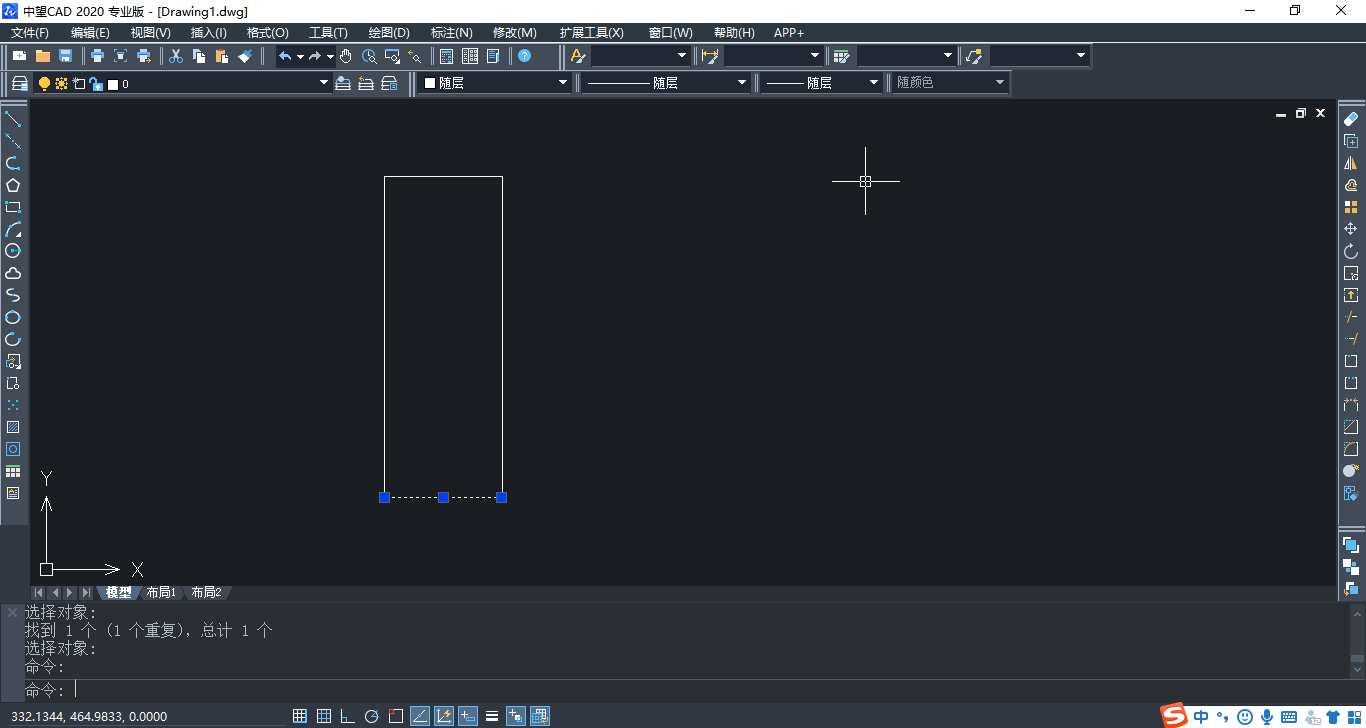

3.用X键将矩形分解。

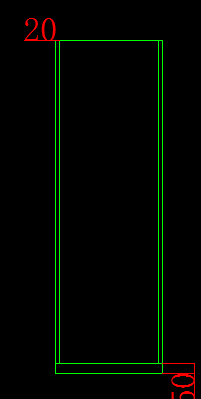

4.我们在矩形的左右各向内部偏移20,下侧往上偏移50。

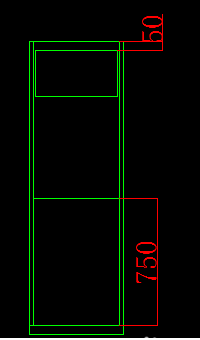

5.在命令行中输入rec,即画矩形的命令;再画一个480*270的矩形,画好后移动到相应的位置;然后画条直线在地面800处。
6.我们用曲线画出其他图案,并在矩形里面填充下来,这样就完成了!
不知小伙伴们学会了吗?一遍没学会的话,可以多试几遍;俗话说的好:好事多磨,功夫不负有心人,加油!
