CAD中的PEDIT命令和LIST命令的介紹及用法
一、PEDIT命令在CAD中的主要作用是:合并多線段;合并多線段需要具備的條件是,線段是由直線和曲線的組合成的;線條連續,且相交,相交處(端點)不能有多余線頭。
二、LIST命令是用于快速查詢圖形對象的屬性信息,顯示結果以列表的方式進行顯示。如果你關注CAD繪圖練習應該可以發現,很多習題最后都需要通過使用LIST命令,來求得指定區域的面積等數值。執行LIST命令,選擇對象后,軟件會彈出一個文本窗口,該窗口顯示了對象的所有信息,包括對象類型、空間、圖層、處理碼、面積、尺寸等等。要啟用LIST命令,可以通過在命令區輸入LIST,按回車鍵,或者以工具菜單-查詢-列表顯示功能查看圖紙的具體參數,點擊啟用。我們在使用CAD繪制設計圖時,大部分圖形都是由多線段組成的,但是這種多線段如何知道它的周長呢?這時,我們就可以運用PE命令和LI命令得出啦!
三、以下是我總結的兩個命令組合的用法:

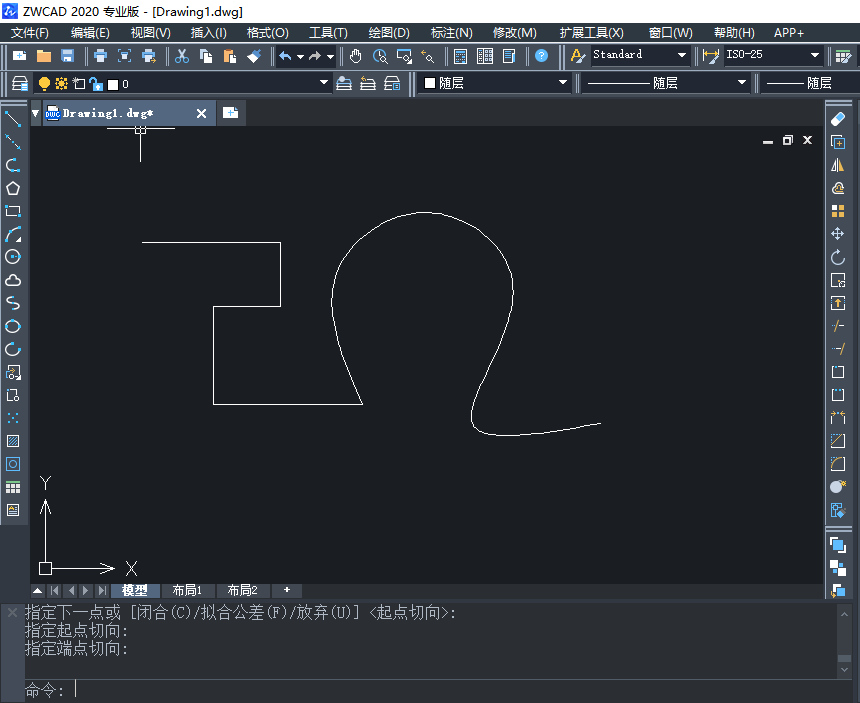

1. 如下圖所示,是由直線段跟曲線段組成的線段。
2. 我們在命令行輸入PE,將直線跟曲線合并起來,回車,然后命令行會出現M指令,我們選擇所有對象,回車。

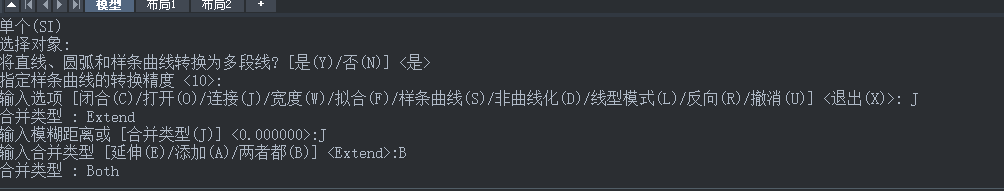

3. 命令提示“輸入選項”輸入J指令,然后回車,把線段合并后,就變成一個整體了。

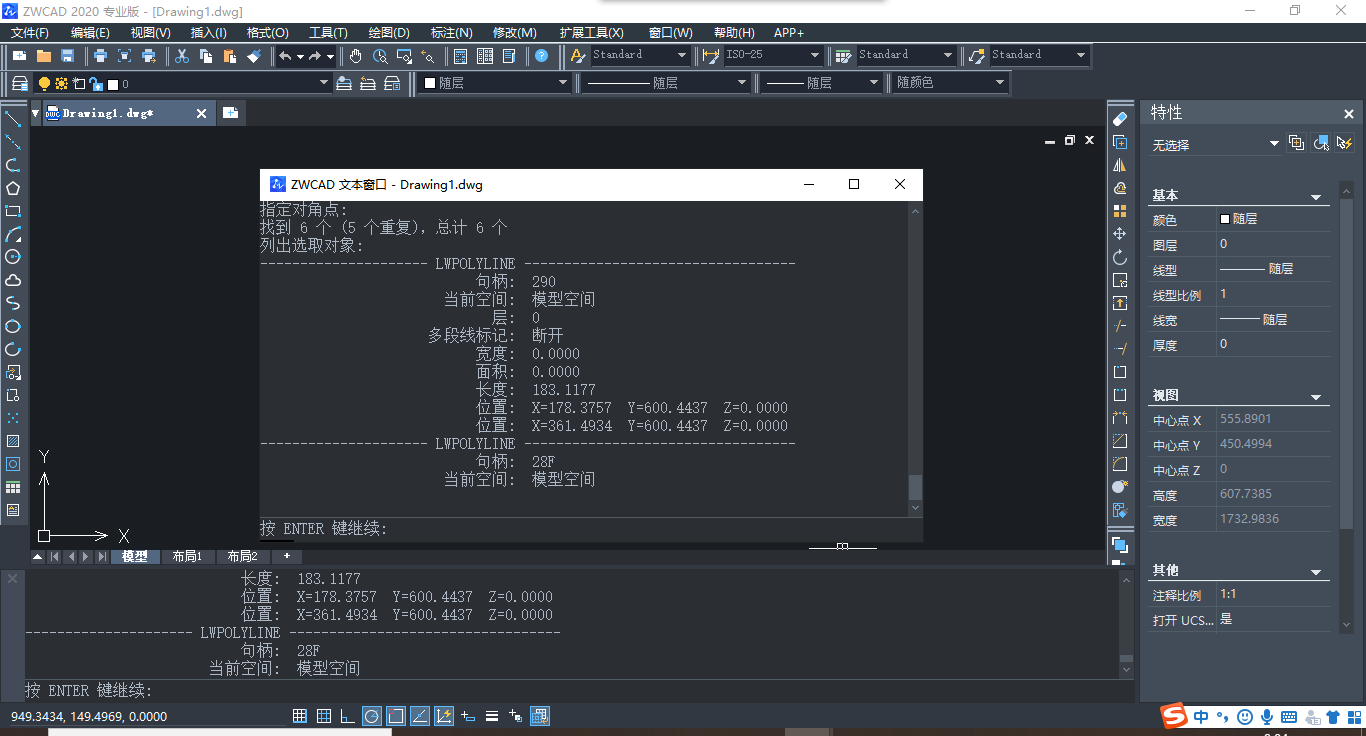

4. 最后我們在CAD中輸入LI命令,然后回車,就可以得到這兩個線段組合的周長了,如下圖所示:
這兩個命令的用法你都學會了嗎?
