CAD打斷合并功能怎么用？
本文給大家介紹CAD中的打斷和合并功能的用法，希望能幫助到大家！
一、打斷功能

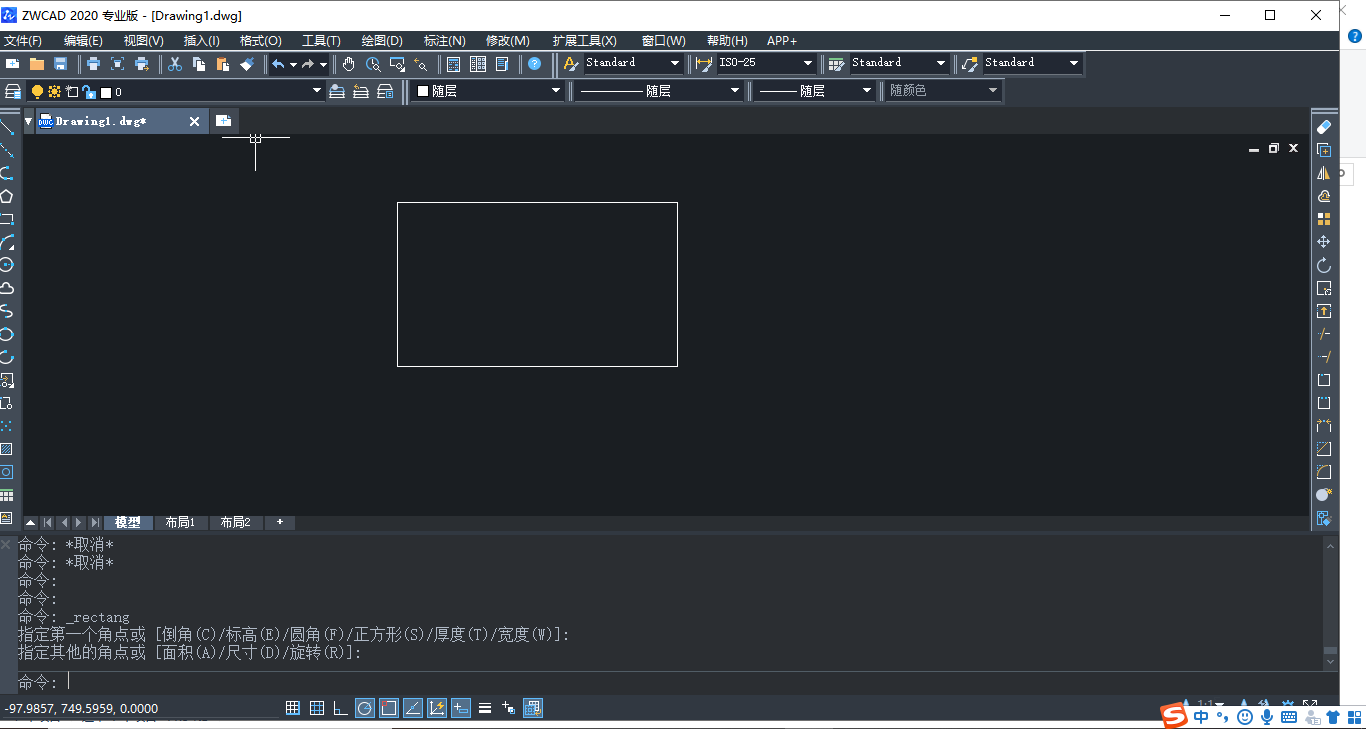

1.我們打開CAD軟件，繪制一個矩形。
2.繪制完任意矩形之后，在上方菜單欄里找到【修改】選項，點擊彈出下拉菜單，在下拉菜單里找到【打斷】功能選項。

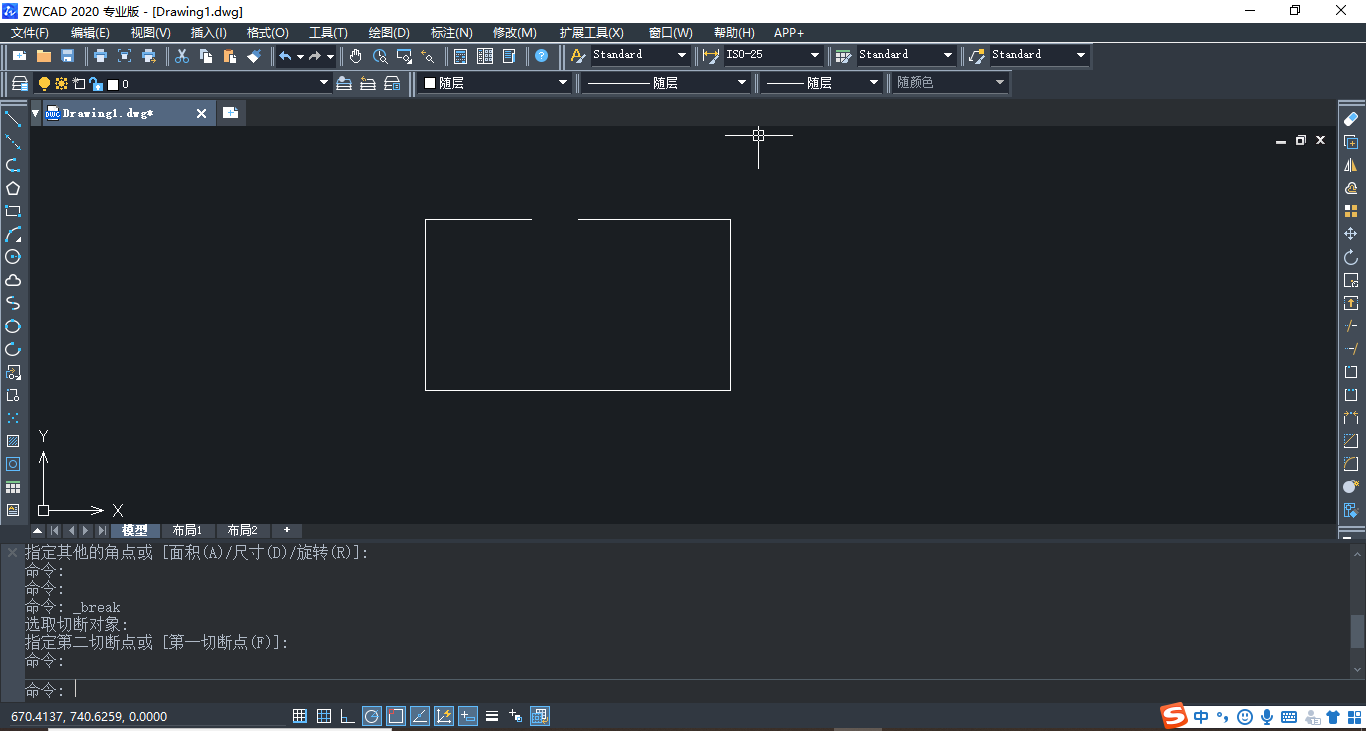

3、點擊【打斷】功能按鈕，現在繪制的矩形上任意選擇一個點，接下來再選擇第二個打斷點。
4、第二個打斷點選擇后，我們點擊鼠標左鍵，就完成對指定兩點之間的打斷操作了，如下圖所示。
二、合并功能

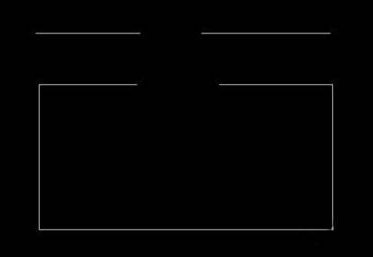

1、繪制任意一條直線，先用打斷功能將這條直線打斷，如下圖所示。

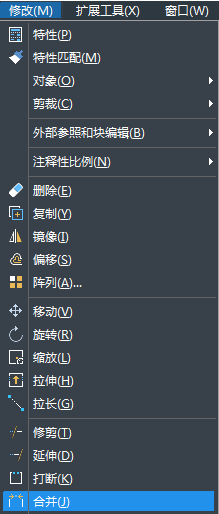

2、然后，再點擊上方菜單欄里的【修改】選項，彈出下拉菜單，選擇下拉菜單里的【合并】選項，點擊【合并】選項之后選擇要合并的兩條直線。

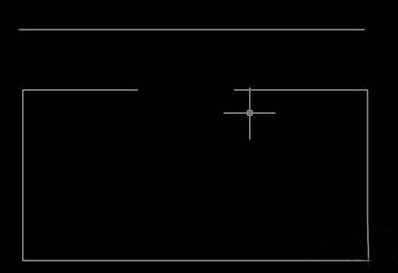

3、然后點擊【enter】按鈕，即可完成兩條直線的合并，如下圖所示。
